商品详情

一、主要技术参数：

　　1.摆管半经：1.6m、1.4m、1.2m、1.0m、0.8、0.6m、0.4m、0.2m；
　　2.喷孔：Φ0.4；两孔间距：50mm；
　　3.摆管摆幅：±180°、±90°、±60°（可调，半径20°～170°近似值)
　　4.摆管内经：Φ15mm（不锈钢）；
　　5.摆管高度：可调；
　　6.水箱温度：20℃≤±2.5℃、 65℃≤±2.5℃；
　　7.不锈钢水箱容积不小于1M3；
　　8.莲蓬淋雨水压：50～150kpa；摆管淋雨流量0.56～7.0L/min；
　　9.试验台：转盘半径R300mm、R150mm高度可调；试验台转速：1～6r/min；

备注1：摆管喷孔配有适当的堵头,可满足IPX3及IPX4标准。

二、结构与材质：

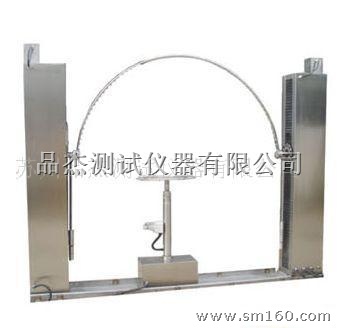

　　1．传动箱及进水装置均由不锈钢板制成，左右两立柱外壳均为不锈钢材料制成。试验台同样安装立柱中间并可左右滑动，以便换装不同规格摆管；

　　2．转盘共为两套，转盘为R：150；R：300两套；转盘下方安装有防水插座（澳洲产品），单相三线制，AC0～300V可调，16A（需事先说明）。

　　3．摆管、法兰、及增压控制箱均用不锈钢材料制成；

三、控制系统：

　　摆管传动由伺服马达控制，可实现无级调速（0--170度以内）；试样转盘为进口变频器调速；摆管及转盘由触摸屏进行设定，并可在画面中显示摆管角度、摆管速度及转台转速，摆管高度单独控制。试验时间及负载通电时间可设定，试样负载通电时间分为连续及周期两种（触摸屏上直接设定）。
