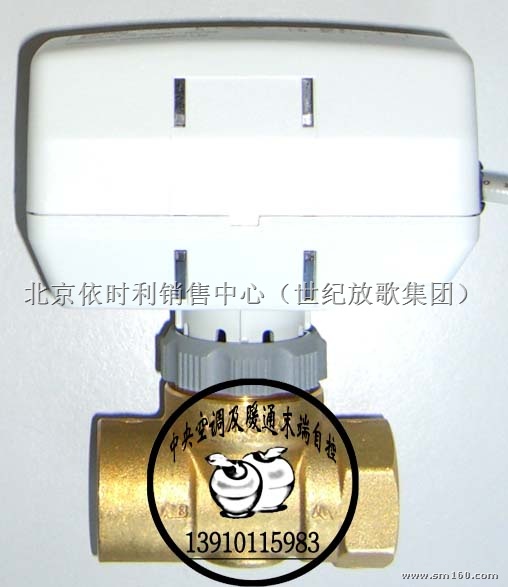

西门子(SIEMENS)风机盘管末端电动阀门+执行器VVI46.**+SUA21

两通及三通区域阀，PN16 VVI46
VXI46
VVS46
VXS46
z 热压黄铜阀体
z DN15,DN20 和DN25
z 额定流量kVS 从2 到5m3/h
z 内螺纹连接，Rp…符合ISO7/1(V…146…)
或者焊接(V…146…)
z 手动调节
z 可以和电动执行器一起安装，SFA…和SSA…，或者热执行器，型号STA…
应用
z 可以用于通风和空调系统中闭式环路中水侧末端机组的控制，举例来
说，如诱导器，风机盘管机组，小型再热器和小型冷却器。
－ 带有一个用于加热和制冷热交换器的两管制系统
－ 带有两个用于加热和制冷热交换器的四管制系统
z 用于闭路区域供热系统中，比如：
－ 建筑物中的地板
－ 公寓住宅
－ 单独住宅

设计
z 盘式节流元件
z 底座圈镶嵌在通过端口里
z 底座安装在贯串端口和旁路中
z 蓄油池连续润滑密封圈
z 复位弹簧
工程注意事项
z 也参看《安装》和《调试》部分
z 阀门最好预先安装在系统中
推荐： 在阀门水流上方安装一个过滤器。这会有助于提高可靠性。

调试
手动调节 直接通路A 到AB（对于两通阀来说）或者AB 到A（对于三通阀来说）可以通过手动调节按钮手动关闭。
对于三通阀，这种方法也可以用来开启旁通路B 到70％。在直接控制通路中，阀门被一个返回弹簧开启。
警告： 在阀门或者执行器上进行任何维修工作之前：
关闭水泵和电力供应，关闭管网中主要的截止阀，降低管路中的压力，允许其完全冷却下来。如果有必要，断开连接在接线板上的电源连接。
阀门只有和手动调节器预设或者和一个正确安装的执行器一起时可以进行调试。

处理
阀门在处理以前必须拆除，将各构件分门别类。
保证
提供给这些阀门的技术数据只有在阀门和《兼容性》中描述的执行器连接使用时才是有效的。
和第三方提供的执行器一起使用时，很多西门子楼宇自控技术/暖通空调产品中提到的任何保证都是无效的。

技术参数
运行参数 PN 级别 PN16 到EN1333
阀门特性
两通阀门：
通路A－AB 线形
三通阀门
通路AB－A 线形
旁通AB－B 线形
泄漏
两通阀门：
通路A－AB kVS 的0…0.05％
三通阀门
通路AB－A kVS 的0…0.05％
旁通AB－B 最大kVS 的2…5％
允许介质 冷冻水，低温热水和含有防冻保护添加剂的水
推荐：水应该按标准VDI2035 中要求处理
介质温度 >1…110℃，或者短时间内最大120℃
可调范围SV >10 如标准VDI2173 中要求
允许的运行压力 1600kPa(16bar)
额定行程 2.5mm
材料 阀体 热压黄铜（EN1982）
阀杆 无缝钢
插拴，底座和密封管 黄铜
阀杆密封 EPDM 的O 形圈（允许最高温度150℃）
尺寸/重量 尺寸 见《尺寸》（表格）
螺纹连接 Rp 符合标准ISO7/1（内螺纹）
执行器连接 M30×1.5
重量 见《尺寸》（表格）
Sv=可调范围kVS/ kVr
Kvs=在压差为100kPa（1bar）情况下，通过全开阀门（H100）的冷水（5-30℃）额定流量。
kvr=在流量特性公差仍然可由压差为100kPa（1bar）维持时最小kv 值

西门子(SIEMENS)风机盘管末端电动执行器 SUA21

用于阀门VVI46…，VXI46…，VVS46…，VXS46…，VD…，VE…
z AC230V 工作电压，3 线，开关控制
z 位移力150N
z LED 位置显示
z 电动复位执行器
z 使用螺帽直接安装（不需要工具）
z 内置1.5m 长连接电线
应用
执行器与主要用在供热、通风和空调系统中控制冷热水的
V…46…阀门或者散热器阀门VD…，VE…连接
z 风机盘管控制阀门
z 供热地板中分水器或者集水器的区域阀门
z 辐射器的开关控制阀门
z 民用热水锅炉使用的开关阀门
z 壁挂锅炉的截止阀
z 地板供热系统的控制阀门
型号
型号 工作电压 阀门移动时间
打开 关闭
控制信号 电线长度
SUA21 AC230V 50Hz 时6s 50Hz 时6s 开关 1.5m

技术设计/机械设计
电动执行器要求一个开关控制器（温控器）来控制阀门。如果介质的温度偏离设定值，控制输出信号会引起执行器驱动阀门打开。当介质温度到达设定值的时候，控制信号切断，阀门再次
关闭。
阀门通过电由执行器打开。它包括一个同步电机和齿轮机械装置。最大的行程由机械限制（阀座）。在末端位置没有电力消耗。
阀门通过1.5m 长的电线连接，电线是执行器的一个部分。

工程允许的温度必须可以看到（见“应用”和“技术参数”）。
电路连接
z 执行器只有与AC230V 交流电连接时才可以运行。
警告 切相和脉冲宽度调整信号不适合。
安装 安装说明打印放在产品包装中。
方向
调试在调试系统的时候，检查执行器的线路和功能。
维护
z 执行器不需要维护。
z 在发生故障的时候，可以在不移动阀门的前提下将执行器拿走。在这个过程当中，电源必须关闭。
z 执行器不能修理。
处理控制器包括电气元件，不可以作为生活垃圾处理。
必须参考目前的当地法规。
保证
对于给出的应用技术参数只有在阀门和“兼容性”里提到的执行器一起使用时才有效。
SUA21 型号执行器如果和第三方提供的阀门一起使用时，那么西门子楼宇自控技术/暖通空调产品中提到的任何保证都是无效的。
