300X缓闭止回阀

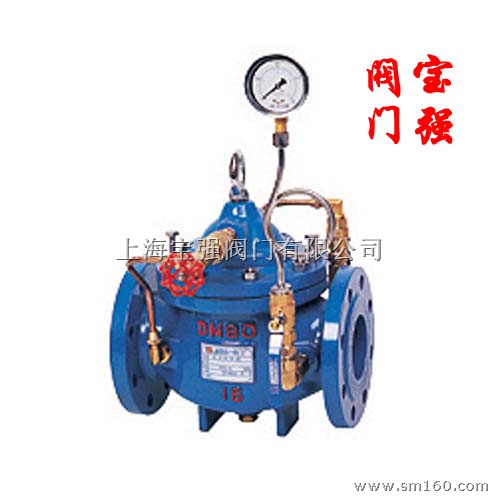

| 300X缓闭止回阀 | 结构特点和用途 300X缓闭止回阀由主阀、单向阀、针阀、球阀、微形过滤器和压力表组成水力控制接管系统。利用水力自动操作，可使主阀得到最佳的开启或关闭速度。防止水锺水击的产生，以达到缓闭消声的效果。
本产品利用水力自力控制，不需要其它装置和能源，保养简便，开启及缓闭平稳。
本系列阀门产品广泛用于高层建筑、生活区等供水管网系统及城市供水工程。 工作原理 当阀门从进口端给水时，水通过微型过滤器、针阀、单向阀进入主阀控制室，再经过球阀排水至下游。因为针阀开度小于球阀开度，即主阀控制室的排水速度大于进水速度，因此控制室压力降低，作用于主阀盘下端的进口压力打开主阀向下游供水。
当管道停止供水时，若下游水开始回流，一部分回流水经球阀进入主控制室，由于单向阀作用，回流水不能从主控制室流出，引起主控制室逐渐升压，缓缓关闭主阀。 主要技术参数 | 公称压力(Mpa) | 壳体试验压力(MPa) | 密封试验压力(MPa) | 适用介质 | 介质温度(℃) | | 1.0 | 1.5 | 1.1 | 水 | 0-80 | | 1.6 | 2.4 | 1.76 | | 2.5 | 3.75 | 2.75 |
主要零件材料 | 零件名称 | 零件材料 | | 阀体 阀盖 | WCB | | 阀座 阀盘 | 铜合金 | | 密封圈 O型圈 | 丁腈橡胶 | | 阀杆 | 2Cr13 | | 弹簧 | 50CrVA | | 针型阀 | 铜合金 | | 球阀 | 铜合金 | | 单向阀 | 铜合金 | | 微型过滤器 | 不锈钢 |
主要外形尺寸： 公称通径 | 尺 寸(mm) | DN(am) | L | A1 | A | H1 | H | F | 20 | 150 | 200 | 282 | 106 | 172 | 116 | 25 | 160 | 200 | 282 | 106 | 172 | 116 | 32 | 180 | 200 | 282 | 106 | 172 | 116 | 40 | 200 | 210 | 320 | 137 | 225 | 168 | 50 | 203 | 210 | 320 | 137 | 225 | 168 | 65 | 216 | 215 | 330 | 145 | 270 | 180 | 80 | 241 | 220 | 330 | 178 | 289 | 210 | 100 | 270 | 230 | 410 | 232 | 375 | 284 | 125 | 300 | 245 | 420 | 286 | 420 | 310 | 150 | 330 | 260 | 420 | 318 | 450 | 370 | 200 | 400 | 280 | 430 | 413 | 722 | 463 | 250 | 480 | 300 | 450 | 502 | 769 | 525 | 300 | 550 | 320 | 460 | 600 | 906 | 625 | 350 | 622 | 340 | 470 | 638 | 1480 | 705 | 400 | 685 | 360 | 480 | 677 | 1027 | 778 | 450 | 750 | 360 | 480 | 677 | 1027 | 778 | 500 | 811 | 410 | 780 | 750 | 1110 | 690 | 600 | 935 | 456 | 888 | 850 | 1286 | 785 |
|
