H41H(Y) H41H(F)德标升降式止回阀
| 压力等级 | 常温试验压力 （Mpa) | | 壳体 | 密封 | 低气压密封 | | 公称压力 (Mpa) | 1.6 | 2.4 | 1.76 | 0.6 | | 2.5 | 3.75 | 2.75 | 0.6 | | 4.0 | 6.0 | 4.4 | 0.6 | | 适用温度 | -29~425℃ | | 适用介质 | 水. 蒸汽. 热油. 油品等 |

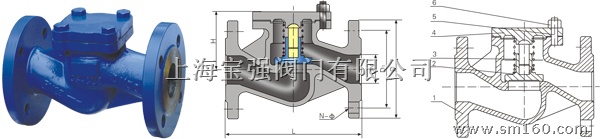

性能外型尺寸.重量.KV值(H41H-25)
| 型号 | H41H(Y) H41H(F) | | 压力级 | PN16.25.40 | | 口径 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | | L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 980 | 1100 | | H | 70 | 70 | 80 | 80 | 85 | 95 | 110 | 130 | 155 | 165 | 214 | 285 | 325 | 365 | 680 | 780 | | Kv | 5.7 | 7.8 | 11.8 | 17.9 | 27.5 | 48 | 77.6 | 19 | 168 | 251 | 389 | 664 | 1017 | 1446 | 1850 | 2890 | | PN16重量（Kg) | 2.4 | 3 | 3.8 | 5.7 | 7.4 | 10.3 | 15.2 | 20.4 | 31 | 49 | 69 | 132 | 198 | 278 | 358 | 485 | | PN25重量（Kg) | 3.5 | 4.4 | 5 | 6 | 8 | 11 | 16 | 21 | 32 | 51 | 70 | 136 | 218 | 330 | 378 | 500 | | PN40重量（Kg) | 3.8 | 4.9 | 5.9 | 7 | 10.4 | 12.3 | 22.7 | 28.5 | 40 | 64 | 90 | 170 | 240 | 370 | 420 | 520 |
主要零部件材质 Main parts materials
| 序号 | 名称 | 材质 | | 1 | 阀体 | WCB CF8.CF8W CF3. CF3M | | 2 | 阀瓣 | 25 1Cr13 2Cr13 1Cr18Ni9TioCr18Ni12Mo2Ti | | 3 | 阀盖 | 1Cr18Ni9Ti. 304. 316. 304L .316L | | 4 | 弹簧 | WCB CF8.CF8W CF3. CF3M | | 5 | 双头螺栓 | ASTM A193-B7 .A193-B8.A193-B8M | | 6 | 六角螺母 | ASTM A194-B2. A194-8. A194-8M |
|
