概述

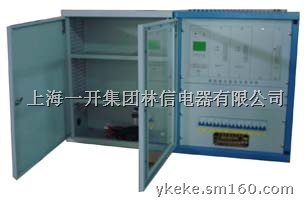

 GZDW壁挂电源是美国艾默生和本公司根据国内外市场的需要共同开发,专为小容量系统而设计一种新型小系统直流屏；适合小型开关站、小型用户变电站、系统采用一体化设计思想，由整流模块、监控模块、降压单元、配电单元和电池安装箱构成；具有体积小、结构简单、独立构成系统等特点；监控模块采用LCD汉字菜单显示，对系统监控和电池自动化管理功能完善，具有与自动化系统连接四遥接口，提供RS232和RS485两种通讯接口选择，提供RTU、CDT、MODBUS三种通讯规约选择。

系统功能特点

适合构成38AH/220V、65AH/110V以下的系统。

模块、监控单元和降压单元均采用带电插拔结构，安装、维护方便。

可安装3个2.0A/220V、4.0A/110V自然冷模块。

降压单元具有自动硅链降压功能，最大电流2A,冲击电流30A/0.5S。

监控器采用LCD显示，汉字菜单，按键操作，可实现系统参数设置、系统工作参数显示、系统故障指示和系统校准。

监控器具有对电池自动管理的功能。

提供RS232和RS485两种通讯接口选择，提供RTU、CDT、MODBUS三种通讯规约选择,可与电站自动化系统连接。

监控器实现电池电压、控母电压，控母电流、电池充放电电流、模块状态检测。

配电单元提供2路交流输入（可选择一路PT供电）、3路馈电输出。

PT供电时系统自动限制输出功率。

系统技术指标

交流输入电压：220V±20%

PT供电电压：100V±10%

电网频率：50Hz±10%

功率因数：≥0.85

输出电压范围：90V-140V连续可调（对于110V系统）

180V-280V连续可调（对于220V系统）

输出限流：0.2A-2.5A(单模块)

稳压精度：≤±0.5%

稳流精度：≤±0.5%

纹波系数：≤±0.1%

均流度：≤5%

效率：≥93%

输出过压保护：280V±2V(220V), 140V±2V(110V)

绝缘电阻：≥10M

绝缘强度：输出对地、输入对地、输入对输出施加2KVAC，时间1min无飞弧无闪络。

相对湿度: ≤90%

环境温度: -5℃～45℃

可闻噪音: ≤55Db

外形尺寸：680X560X265(高X宽X深)
