商品详情

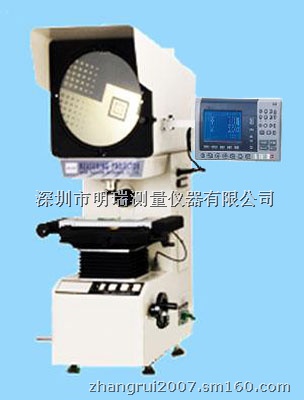

产品特点（HX-3015φ300 测量投影仪） 　　1、光学投影屏成像为正像，符合光学测量习惯；
　　 2、高低两档不同的透视照明，适应不同工件的测量要求；
　　 3、非球面聚光镜照明系统，让投影屏视场明亮匀称，减少测量误差，精度更有保证；
　　 4、采用进口飞利浦长寿命卤钨灯，满足长时间使用的需求；
　　 5、轴流风机双向散热，提供超强散热能力；
　　 6、带有DS-401SM多功能数显表及微型打印机。   产品用途： 　　光学投影仪是光、机、电、算一体化的精密测量仪器，广泛地应用于机械制造业、仪器仪表业、钟表行业和电子工业等有关厂矿的计量室和车间，能高效地检测各种形状复杂工件的轮廓和表面形状。例如：样板、冲压件、凸轮、螺纹、齿轮、成形铣刀、丝攻等各种刀具、工具和零件。   测量投影仪技术参数： 　　投影屏
　　 投影屏尺寸：φ300mm
　　 投影屏旋转范围：0°～360°
　　 旋转角度显示当量：1′
　　 旋转角度准确度：6′
　　工作台
　　 工作台尺寸：340mm×152mm
　　 X坐标行程：0~150（mm），显示当量0.001（mm）
　　 Y坐标行程：0~50（mm），显示当量0.001（mm）
　　 Z坐标行程：0~80（mm）（调焦行程）
　　 仪器准确度：（4+L/25）μm，式中L为测量长度，单位：mm
　　 工作台承重：4kg
照明光源：
　　 透射照明12V 100W卤钨灯
　　 反射照明24V 150W卤钨灯
物镜：

物镜放大倍数

10×

20×

50×

100×

物方视场（mm）

φ30

φ15

φ6

φ3

 物镜工作距离（mm）

75

 69.6

27

26

　　放大倍率误差：0.08％
仪器使用环境：室温20℃±5℃，相对湿度不应超过60%
外形尺寸：480X780X1150（mm）
主机重量：135kg
电源说明：
　　 仪器额定电压为220V/110V
　　 频率50HZ/60HZ，额定功率440W
测量投影仪数显表功能：
