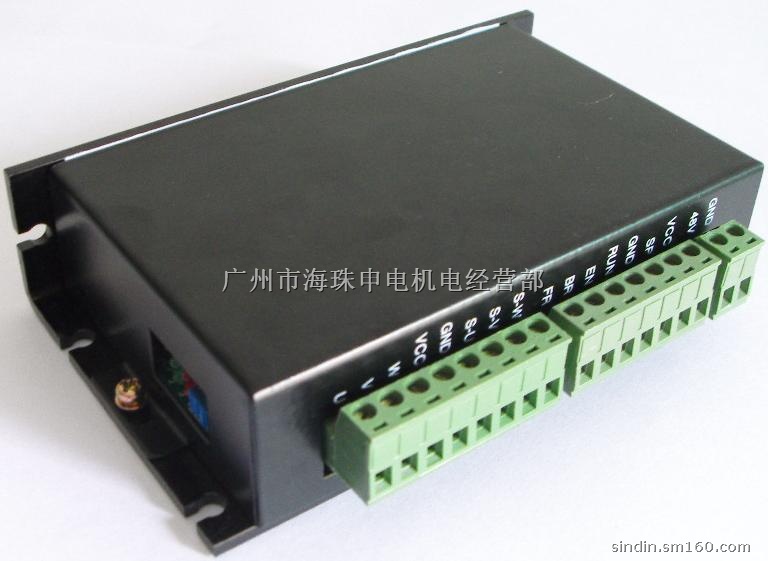

直流无刷电机控制器

SD-048A系列是一款电流PWM型开环控制直流无刷电机驱动器，采用进口的单片机控制，具有过压、欠压、过流、过温、霍尔信号相位出错、马达堵转等保护功能

电气特性 （T_j=25℃）

1.1输入直流电压24V～48VDC

1.2 PWM频率调速范围100HZ～1KHZ。

1.3*输入过载保护电流：5A/10A/15A三种，当电流大于15A，

持续时间达六秒，关断输出

1.4速度调整范围：10%～100%

1.5加速时间常数内部可调

引脚说明

序号	引脚	说明
1	GND	直流0V输入
2	48V	直流电压24V～48V
3	VCC	直流5V输出
4	SP	脉宽或频率信号：可输入100HZ～1KHZ以内的脉宽调制的信号调速，或者0～5V的模拟电压
5	GND	地线
6	RUN	速度输出：电机每转一圈输出N个脉冲，N为电机级数
7	EN	使能信号：低电平输入，驱动器运转，高电平输入，驱动器停止运转
8	BR	刹车信号：高电平输入，允许驱动器运转，低电平输入，驱动器刹车，立刻停转
9	FR	方向信号：高电平逆时针转动，低电平顺时针转动
10	S-W	为W相霍尔信号输入端
11	S-V	为V相霍尔信号输入端
12	S-U	为U相霍尔信号输入端
13	GND	地线
14	VCC	6.25V输出
15	U	电机U相
16	V	电机V相
17	W	电机W相

接线图
