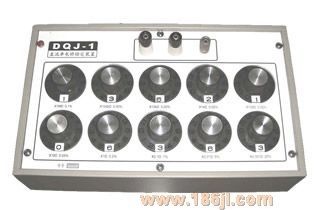

DQJ-1型直流单臂电桥检定装置
请选择 型号/数量
商品详情
DQJ-1直流单电桥检定装置是依据JJG982-2003直流电阻箱检定规程和JJG125-2004直流电桥检定规程生产的，用于整体检定携带型单电桥。共有十个十进电阻盘，测量上限为11 MΩ，最小步进电压为1mΩ，能覆盖携带型单桥的所有量限，并具有对检定电桥的最小分辨力的要求。本装置根据电桥不同量程时有不同的准确度，故(十进电阻盘)具有不同的准确度。
2、主要技术指标
2.1 测量盘的准确度，功率或电流
2.2 残余电阻
0.01Ω±5％，为方便计算,残余电阻值为×0.01Ω十进电阻盘的第一示值。
2.3 使用环境
环境温度20℃±2℃; 相对湿度40％～60％RH
2.4 绝缘电阻
装置的电路和与电路无电气连接的任何其它外部金属、部件间的电阻为500MΩ。
2.5 工频耐压
装置的线路与测试用参考接地端之间，能承受频率为（45～65）Hz，电压为2kV的实际正弦交流电压历时1min的试验，无击穿或飞弧现象。
2.6 体积重量
320×200×120（mm）；2kg
3、注意事项
3.1 使用前每个十进电阻盘在最大范围内转动三次，并稍等片刻，待转动过程中热量平衡，减小热电势影响。
3.2 残余电阻值系×0.01Ω十进电阻盘的第1示值。也就是说×0.01Ω十进电阻盘无0位，有11位。 3.3 尽量选用线径较粗的、紫铜材质的测量线。
2、主要技术指标
2.1 测量盘的准确度，功率或电流
|
十进电阻盘
|
×1MΩ
|
×100kΩ
|
×10kΩ
|
×1kΩ
|
×100Ω
|
|
准确度（%）
|
0.1
|
0.05
|
0.02
|
0.02
|
0.02
|
|
功 率
|
0.05W
|
||||
|
十进电阻盘
|
×10Ω
|
×1Ω
|
×0.1Ω
|
×0.01Ω
|
×0.001Ω
|
|
准确度（%）
|
0.05
|
0.2
|
1
|
5
|
20
|
|
功率或电流
|
0.05W
|
0.5A
|
1A
|
1A
|
|
0.01Ω±5％，为方便计算,残余电阻值为×0.01Ω十进电阻盘的第一示值。
2.3 使用环境
环境温度20℃±2℃; 相对湿度40％～60％RH
2.4 绝缘电阻
装置的电路和与电路无电气连接的任何其它外部金属、部件间的电阻为500MΩ。
2.5 工频耐压
装置的线路与测试用参考接地端之间，能承受频率为（45～65）Hz，电压为2kV的实际正弦交流电压历时1min的试验，无击穿或飞弧现象。
2.6 体积重量
320×200×120（mm）；2kg
3、注意事项
3.1 使用前每个十进电阻盘在最大范围内转动三次，并稍等片刻，待转动过程中热量平衡，减小热电势影响。
3.2 残余电阻值系×0.01Ω十进电阻盘的第1示值。也就是说×0.01Ω十进电阻盘无0位，有11位。 3.3 尽量选用线径较粗的、紫铜材质的测量线。
