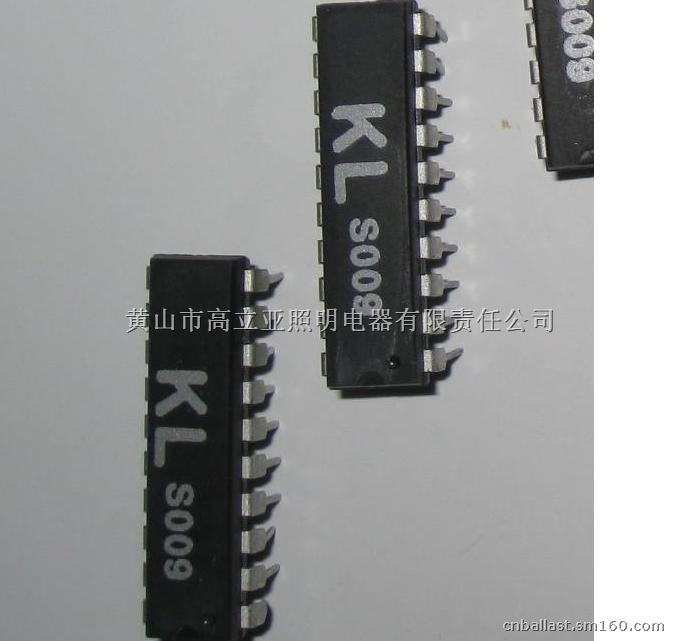

SOC（System on Chip)照明专用芯片，极大的优化了气体放电灯电子安定器电路结构，大幅度的降低了安定器成本。本芯片采用对市电的稳压，气体放电灯交流逆变、起辉以及功率控制，功率因素校正，异常状态保护等工作全部一片集成的方式。含有数字控制系统程序的SOC芯片全程状态监控，实现了灯具高稳定、高安全性和数字智能化管理。

SOC芯片以微处理器MPU为核心，集成有如下功能模块：

1、由AD构造的两路电压检测电路，其中一路检测市电电压，一路检测串联稳压以后的电压；

2、由比较器构造的电压波动检测电路，将检测到的电压直接反馈到输出PWM电路，保证输出电压的平稳；

3、由放大器构造的电流放大电路和由AD构造的电流检测电路；

4、由比较器构造的电流浪涌检测电路，该电路可以在电流突变时发出信号，直接关断PWM输出，从而关断串联稳压电源输出，以防止电路受到损害；

5、由比较器构造的电流与电压相位检测电路；

6、逆变输出电路和稳压PWM输出电路；

7、通信电路，采用了SOC中的通信端口实现通讯远程控制。

SOC专用芯片的技术优势：

1、自主创新性强

2009年5月10日，气体放电灯SOC专用芯片技术成功通过科技部组织的科技成果鉴定。该项技术一举打破国际技术垄断的瓶颈，有效填补了民用照明专用芯片国产化的空白。

2、知识产权明晰

本技术开发过程中，配合申请7项专利保护，产品具备独立的知识产权。采用的设计及生产技术处于国内领先水平。

SOC专用芯片的适用领域：

适用普通市电供电使用的金卤灯、氙气灯、钠灯等高低压气体放电灯电子安定器。
