商品详情

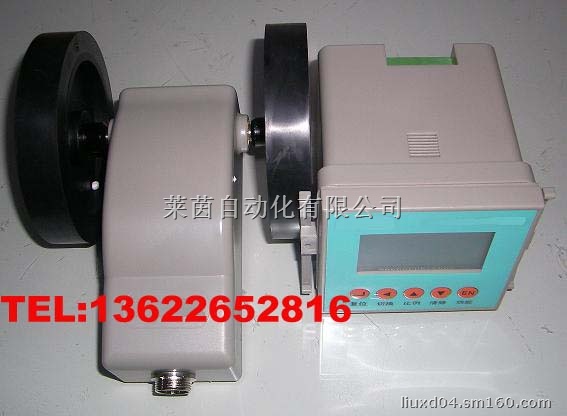

电子式米表/码表（计数器+发信器）说明:

一．计数器参数如下：

         1. 表面尺寸: 84×84mm

         2. 开孔尺寸： 81×81mm

         3. 显    示: 6位LCD液晶显示

         4. 输入电压： DC12V±1V

         5. 信号输入: 接点、集电极开路

         6. 计数速度： 4000cps,8000cps

         7. 输入方式： 加/减

         8. 预 设 段： 1,2,3,4,5,6段预设

         9. 输    出: 继电器

         10.比    例： 0.00-9.99

         11.记忆功能: 有

         12.复位方式： 面板复位、外接复位、段控自动复位

         13.计算单位： 米(m)、码(y)自动公式换算

二．发信器参数如下：

     1．轮 尺 寸：直径d=97.1mm 、周长L=305mm

2．回转方向：左回转、右回转

3．输出方式：36°一个信号，一周10个信号

4．输出信号：集电极开路

5．最大转速：50转/秒（以97.1mm直径轮计算可900米M/分钟min）

6．供    电：DC12V±2V

7．耗电电流：20mA

8．附加功能：物料检测的电子光眼

9．LED： 遮挡指示灯。

10．VR ：光眼强度调整电位器，顺时针加大，反之减小。

11．EYE：光眼孔（检测距离50cm）。

12．调光方法：安装好发信器和漫反光镜，反时针转VR使LED熄灭，再慢慢顺时针调VR使LED亮,再放入需检测的物料，反复仔细调整以达到最佳状态，即有物挡住LED灭，没有物体挡住LED亮(不输出计数信号)。在不同的环境调整的强度都有一定的区别。

13．配线说明：红:电源V+，黑：GND，黄：左转信号，绿：右转信号。

注:

此款电子式米表和码表解决了单一买米表或码表的困惑!

可以直接在显示表上按切换键看到米数或码数，一表两用！
