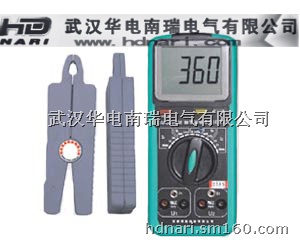

2000E数字双钳相位伏安表

[产品简介]
专为现场测量电压、电流及相位而设计的一种高精度、低价位、便携手持式、双通道输入测量仪器。用该表可以很方便地在现场测量U-U、I-I及U-I之间的相位，判别感性、容性电路及三相电压的相序，检测变压器的接线组别，测试二次回路和母差保护系统，读出差动保护各组CT之间的相位关系，检查电度表的接线正确与否等。采用钳形电流互感器转换方式输入被测电流，因而测量时无需断开被测线路。测量U1-U2之间相位时，两输入回路完全绝缘隔离，因此完全避免了可能出现的误接线造成的被测线路短路、以致烧毁测量仪表。显示器采用了高反差液晶显示屏，屏幕角度可自由转换约70°，以获得最佳视觉效果。
工作原理
采用钳形电流互感器转换方式输入被测电流，因而测量时无需断开被测线路。测量U1-U2之间相位时，两输入回路完全绝缘隔离，因此完全避免了可能出现的误接线造成的被测线路短路、以致烧毁测量仪表。



使用范围
该表是电力部门、工厂和矿山、石油化工、冶金系统进行二次回路检查的理想仪表。尤其适用于继电保护、电能计量、电力建设和变送电工程。

[产品别称]
2000E数字双钳相位伏安表 相位表、双钳相位表、双钳相位伏安表、钳形相位表、钳形相位伏安表、数字双钳相位表、数字式双钳相位表、低压伏安相位检测表、手持式数字双钳相位伏安表、双钳式数字相位表、双钳数字式相位表

[产品参数]
1 基本误差
1.1 参比工作条件
（a）环境温度：（23±5）℃
（b）环境湿度：（45～75）% RH
（c）被测信号波形：正弦波、β=0.02
（d）被测信号频率：（50±0.2）Hz
（e）被测载流导线在钳口中的位置：任意
（f）测量相位时被测信号幅值范围： 100～220V、0.5A～1.5A
（g）外参比频率电磁场干扰：应避免
1.2 基本误差极限
1.2.1 交流电压见表1

表1：交流电压测量误差
量限	分辨率	基本误差极限
20V	0.01V	±（0.3%读数+0.2%量程)
200V	0.1V	±（0.3%读数+0.2%量程)
500V	1V	±（0.3%读数+0.2%量程)

输入阻抗：各量限均为2MΩ
相位测量时，电压端输入阻抗>500KΩ
1.2.2 交流电流见表2

表2：交流电流测量误差
量限	分辨率	基本误差极限
200mA	0.1mA	±（0.

1.2.3 相位
U-U、U-I、I-I见表3

表3：工频相位测量误差
范围	分辨率	基本误差极限
0～360°	1°	±2°

2 工作误差
2.1 额定工作条件
（a）环境温度：（0～40）℃
（b）环境湿度：（20～80）% RH
（c）被测信号波形：正弦波、β=0.05
（d）被测信号频率：（50±0.5）Hz
（e）被测载流导线在钳口中的位置：任意
（f）测量相位时被测信号幅值范围
测 U1-U2相位时：30V～500V
测 I1-I2 相位时：10mA～10.00A
测 U1-I2 或 I1-U2 相位时：10V～500V、10mA～10.00A
（g）外参比频率电磁场干扰：应避免
2.2 额定工作误差极限
2.1 所述额定工作条件下，各被测量的额定工作误差极限不超过相应基本误差极限的两倍。
3 安全特性
3.1 耐压
电压输入端与表壳之间、钳形电流互感器铁芯与钳柄及付边绕组线圈之间能承受1000V/50Hz、两电压输入端之间能承受 500V/50Hz 的正弦波交流电压历时 1min 的试验。。
3.2 绝缘电阻
仪表线路与外壳之间、两电压输入端之间：≥10MΩ
4 其它技术特性
4.1 显示位数：3 1／2
4.2 采样速率：3次/秒
4.3 电源：单个9V 迭层电池、电源电流小于5mA
4.4 外形尺寸
表壳尺寸： 186×86×33
钳壳尺寸： 140×40×19
钳口尺寸： Φ7×8
4.5 重量
表体： 280g
测量钳：2×200g
测量钳：2×200g
4.6 储存条件
温度：－10℃～50℃
