商品详情

偏心检测仪

透射式偏心检测仪

 操作简便 轻松作业

高亮度的光纤照明

用途：

采用反射定中原理，高精度测定各类球面透镜光轴的偏心量

特点：

新的设计，使操作更简便、轻松

高品质光学系统

高性能摄像系统

测量精度高，面倾角精度可达10"(角秒)

参数：

最小分划值：0.1mm

视场分划范围：±5mm

曲率半径测定范围：凹面RMAX 250m/凸面RMAX 250m

倍率：目镜10X/物镜10X f80(10X)，其余倍率可选用：f200(10X) f300(10X)

光源：12V.150W卤素灯，∮5光纤

可附加的视频成像系统

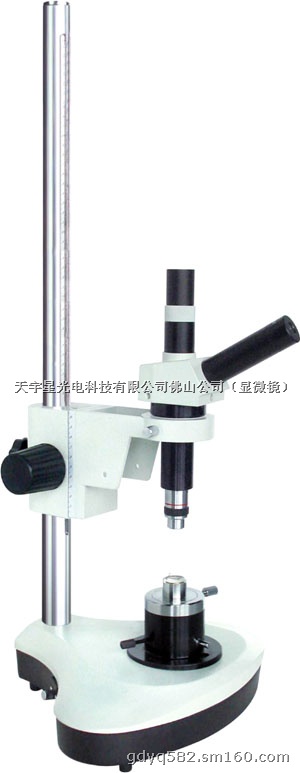

反射式偏心检测仪

光学检测的新感受

新颖的机座符合人机工程学原理

用途：

•可检测焦距-200至+500mm的各种镜头。适用于光学元件加工及装校过程中测量和校正球面透镜光轴与外圆的同轴度偏差。

特点：

•新颖的机型，创新的设计，使操作更方便

•高品质光学系统

•长寿命LED照明

•可附加视频成像系统

•测量精度高，可测量最小同轴度偏差：0.005mm

参数：

•目镜放大倍率：15X

•最小分划值：0.06mm

•可换物镜倍率：-3倍（f'=60mm）

                -1倍（f'=180mm）

                -0.6倍（f'=300mm）

                +0.6倍（f'=-300mm）

 其余倍率可选用：-4倍（f'=45mm）

                -6倍（f'=30mm）

•承座直径：∮45mm
