商品详情

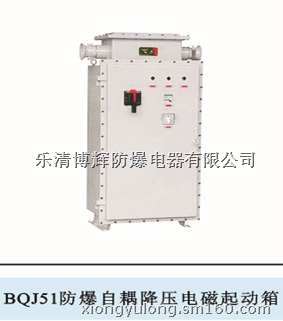

产品名称:  BQJ51系列防爆自耦减压电磁起动箱（ⅡB）

适用范围

1区、2区危场所。
IIA、IIB类爆竹性气体环境.

型号含义

产品特点

外壳为钢板焊接而成.内装有自耦变压器,交流接触器,时间继电器.中间继电
器,热继电器,电流互感器,转换开关熔断器,电压表,电流表,指示灯等.具有过
载,短路,失压,断相保护等功能. 符合GB3836-2000,IEC60079 标准要求.

主要技术参数

产品型号
 电机功率（KW）
 额定电流(A) 自耦变压器容量（KVA）  电流互感器比值  防爆标志  使用类别   防护等级
BQJ51-14  14 28 14 50/5 Exd II BT4  AC-3
AC-4 IP54
BQJ51-20 20 40 20 75/5
BQJ51-22 22 44 22
BQJ51-28 28 58 28
BQJ51-30 30 60 30
BQJ51-40 40 80 40 100/5
BQJ51-45 45 90 45 150/5
BQJ51-55 55 110 55
BQJ51-75 75 142 75 200/5
BQJ51-100 100 200 100 300/5
CBQ55-115 110 230 110

防腐等级   进线口螺纹(G")   出线口螺纹（G"）  电缆外径（Φmm）
WF1 1/2-3 1/2-3  30-50


外形及安装尺寸

型号 Type A B C
BQJ51-14-55 1190 550 400
BQJ51-75-100 1420 650 500
