商品详情







本系列是台达标准功能型的交流伺服驱动系统。除了提供容易操控的手持式面板，并搭配友善的软件操作界面，能快速进行伺服驱动增益调试及状态监控，并提供多样化的电机容量选择。针对新开发的小型自动化系统产商，提供优良的性价比产品。





1. 输出功率范围100W-2KW
2. 输入电源AC200V-230V（单相/三相 ≦1.5kW；三相 ≥2kW）
3. 内置位置 / 速度 / 扭矩 模式
4. 手持键盘内设25组内存，可对伺服驱动器作参数读取和写入
5. 友善的软件界面，缩短客户产品的学习时间
6. 软件内设实时性示波器功能(取样时间0.5ms)，方便状况监控
7. 简易性的增益调整功能(可使用软件或手持键盘轻松完成)
8. 支持标准Modbus格式
9. 通讯规格 RS232/RS485





充填设备、送料机、放电加工机、车床、印刷设备、勾边机、雕刻机

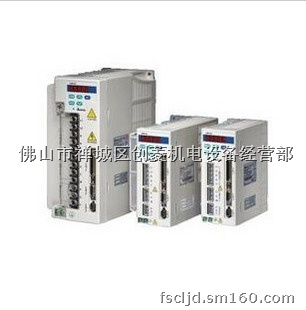

ASDB系列交流伺服系统

伺服驱动器标准规格 (ASD-B 系列) 机型 ASD-B □ 02 04 07 10 20   电 源 电压 / 频率 单、三相 220VAC 三相 220VAC   容许电压变动率 170~255VAC 频率及容许电压 频率变动率 50/60Hz ± 5%   冷却方式 自然冷却   编码器解析数 / 回授解析数 2500ppr/10000ppr   主回路控制方式 SVPWM 控制   操控模式 手动 / 自动   回升电阻 无 内建   位 置 控 制 模 式 最大输入脉波频率 差动传输方式： 500KPPS ，开集极传输方式： 200KPPS   脉波指令模式 脉波 + 符号； A 相 +B 相； CCW 脉波 +CW 脉波   指令控制方式 外部脉波控制   指令平滑方式 低通平滑滤波   电子齿轮比 电子齿轮 N/M 倍 A ： 1~32767 /B ： 1:32767(1/50   转矩限制 参数设定方式   前馈补偿 参数设定方式   速 度 控 制 模 式 类比指令输入 电压范围 0~ ± 10 VDC   输入阻抗 10K W   时间常数 2.2 us   速度控制范围 *1 1:5000   指令控制方式 外部类比指令控制 / 内部暂存器控制   指令平滑方式 低通及 S 曲线平滑滤波   转矩限制 参数设定方式   频宽 最大 250Hz   速度校准率 *2 外部负载额定变动 (0~100%) 最大 0.01%   电源 +-10% 变动最大 0.01%   环境温度 (0~50deg C) 最大 0.01%   扭 矩 控 制 模 式 类比指令输入 电压范围 0~ ± 10 VDC 输入阻抗 10K W 时间常数 2.2 us 过负荷容许时间 200% 之额定输出时 8 秒 指令控制方式 外部类比指令控制 / 内部暂存器控制 指令平滑方式 低通平滑滤波 速度限制 参数设定方式 类比监控输出 无 数 位 输 出 入 输入 伺服启动、异常重置、增益切换、清除脉波计数暂存器、 紧 急停止、 顺或逆时针方向运转禁止极限 内部暂存器控制命令、扭矩限制命令、速度限制命令、位置 / 速度混合模式命令选择、速度 / 扭矩混合模式命令选择、位 置 / 扭矩混合模式命令选择 输出 A,B,Z 线驱动 (line drive) 输出 伺服启动准备、伺服启动、零速度检出、速度到达、位置到 达、扭矩限制中、伺服警示输出、电磁煞车控制输出 保护机能 过电流、过电压、电压不足、过热、过负荷、速度误差过大 、位置误差过大、检出器异常、回生异常、通讯异常、记忆 体异常 通讯介面 RS-232/RS-485 环 境 规 格 安装地点 室内 ( 避免阳光直射 ) 无腐蚀性雾气 ( 避免油烟易燃性瓦斯尘 埃 ) 标高 海拔 1000M 以下 环境温度 0 ℃ ～ 55 ℃ ( 若 环境温度超出规格范围，请强制周边空气循环 ) 储存温度 -20 ℃ ～ 65 ℃ 湿度 90% RH 以下 ( 不结露 ) 振动 20Hz 以下 9.80665m /s 2 ( 1G) ， 20 ～ 50Hz 5.88m/ s 2 ( 0.6G) *1 满额定载时，速度比定义为最小速度（不会走走停停）：额定转速；  *2 命令为额定转速时，速度校准率定义为（空载时的转速
