商品详情

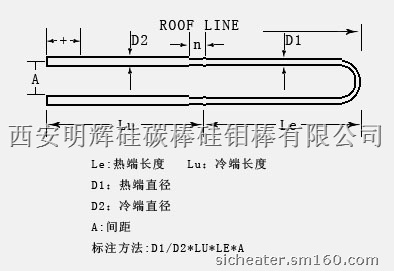

专业生产U型、W型硅钼棒电热元件，规格有：Φ3、Φ4、Φ6、Φ7、Φ9、Φ10、Φ12等多种规格。产品深受国内外广大用户欢迎．

  硅钼棒是一种以硅化钼为基础的电阻发热元件，其在氧化气氛下加热到高温，表面生成一层致密的石英玻璃膜，它可保持制品不再氧化。因此硅钼棒元件具有独特的高温抗氧化性。在氧化气氛下最高使用温席为1800℃，其适用温度为500~1700℃，可以用作陶瓷、磁性材料、玻璃、冶金、耐火材料等工业高温炉的加热元件。 硅钼棒的电阻不随使用而改变，也就是不老化，因此新旧元件可以混合使用。

 硅化钼电热元件的理化性质:

 　　1、物理性质

     　　体积密度 抗折强度维氏硬度 气孔率 吸水率 热伸长率5.5~5.6g/cm3 15~25kg/cm2 (HV) 570kg/mm2 7.4% 1.2% 4%

   　　2、化学性质

　　　　高温高氧化性:高温氧化气氛下,元件的表面生成一层致密的石英(SiO2)保护层以防止MoSi2继续氧化。当元件温度大于1700℃，熔点为1710℃的SiO2保护层熔融,由于表面张力的作用,SiO2熔聚成滴,而失去保护作用。元件在氧化气氛下,再继续使用时,SiO2保护层重新生成。

　　　必须指出的是硅化钼电热元件不宜在400~700℃范围内长时间使用，否则元件会因低温的强烈氧化作用而粉化。

3.不同气氛对元件使用温度的影响
