智能型振铃波发生器/GB/T17626.12【振铃波模拟】
请选择 型号/数量
商品详情
产品介绍

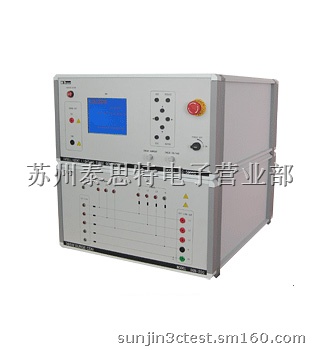

由于电源和控制开关切换时(或雷击所引发)产生的瞬变现象，在电力线、控制线和信号线上产生振铃波干扰, 为此在家用、商业用及工业用电力和电子设备的抗扰度性能评价建立一个共同准则。SGZ-6012G智能型振铃波模拟器满足GB/T17626.12\IEC61000-4-12（2006版）和ANSI C62.41/ 45最新要求。SGZ-6012G智能型振铃波模拟器完全替代国外进口仪器,处于国际同等先进水平。标准
IEC61000-4-12 GB/T17626.12、ANSI C62.41/ 45优点
- 1.超大LCD屏显示，内置计算机控制，人机对话，操作简单
- 2.主开关采用进口电子开关，确保波形稳定，可比性强，寿命长
- 3.程控高压电源，电压稳定精度高,电压\电流监测
- 4.正或负自动切换，试验时正负极性可以交替切换
- 5.试验方式软件控制，无须人为操作
- 6.浪涌注入相位角度0-360°自由设定
- 7.可以建立连接示波器通讯,直接观测波形（可选配）
- 8.计算机通讯接口，可实施远程控制
参数
|
型号
|
SGZ-6012G
|
|
开路电压振荡频率（1/T）
|
100kHz±10%
|
|
开路输出电压（PK1）
|
（250V~6000V）±10%
|
|
开路电压波形前沿（T1）
|
PK1处0.5μs±30%
|
|
（10%~90%）
|
|
|
开路电压衰减率
|
40%<（PK2）/（PK1）<110%
|
|
40%<（PK3）/（PK2）<80%
|
|
|
40%<（PK4）/（PK3）<80%
|
|
|
短路电流波前沿（T2）
（10%~90%）
|
P1处≤0.9μs
|
|
开路电压（PK1）6000V时
|
12Ω时500A±10%
|
|
短路电流（P1）
|
30Ω时200A±10%
|
|
相邻脉冲间隔时间
|
1s~99s
|
|
脉冲次数
|
1~9999次
|
|
输出方式
|
自动正负极性切换或交替
|
|
输出阻抗
|
12Ω，30Ω，200Ω（选配）
|
|
相位注入方式
|
异步或者同步（0°~360°）
|
|
试品耦合/去耦网络
|
选配全自动雷击网络SGN-5010个SGN-20
（单相16A）SGN-20G（三相五线16A）
|
|
外形尺寸
|
560×475×245mm
|
