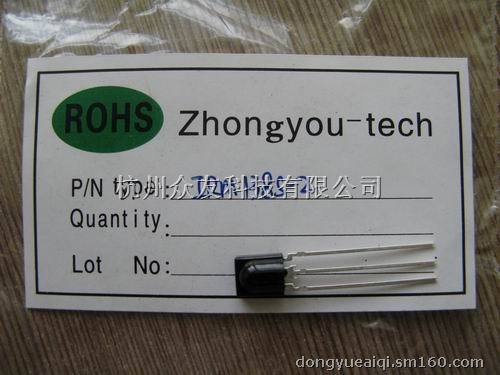

红外接收发射IRM138S-2

IRM138S-2

1、描述：

IRM138S-2内含高速高灵敏度PIN光电二极管和低功耗、高增益前置放大IC,采用塑封内屏蔽，在红外遥控系统中作为接收器使用。

2、主要特性：

*模块封装；内屏蔽；

*宽工作电压，2.7-5.5 V；

*低功耗；最远工作距离20M;

*输出匹配TTL、CMOS电平，低电平有效;

3、应用：

VCD、DVD、TV、玩具。

4、极限参数： (Ta=25℃)

5光电参数

Specifications hold over the Recommended Operating Conditions,unless

Otherwise herein.All values are at 25℃ and Vcc=3.0v/5.0v

Parameter	Symbol	Min	Typ	Max	Unit	Conditions
Supply Current	Icc	--	0.9	1.5	mA	Lin=0μA ,Vcc=3V
Supply Current	Icc	--	1.0	1.5	mA	Lin=0μA ,Vcc=3V
Max.Voltage Gain	Av	75	80	85	dB	Fin=37.9kHz Vin=30μv kHz
BPF Bandwidth	fbw	3.5	6.0	8.5	kHz	-3Db Bandwidth, Vin=30μv p-p kHz
Output Pulse Width	Tpw1	500	-	800	μs	Fin=37.9kHz,burst wave Vin=500μv p-p Note*1
Output Pulse Width	Tpw1	500	-	800	μs	Fin=37.9kHz,burst wave Vin=500μv p-p Note*1
Low level Output Voltage	VoL	-	0.2	0.4	V	Isink=2.0mA
High level Output Voltage	VoH	2.7	3.0	-	V	Vcc=3V
High level Output Voltage	VoH	4.7	5.0	-	V	Vcc=5V

：：户内，无阳光直射接收窗；前、上方1M置40W电子整流日光灯干扰，200Lux白炽灯光干扰。

6、特性曲线(Characteristics Curve)(Tamb=25℃ unless otheruise specified))

7、测试波形： (12个脉冲)

8、电原理图：

9、应用电路：

10、尺寸：
