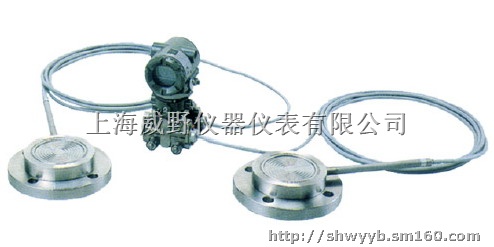

EJA118Y差压变送器

请选择 型号/数量

品牌：上海威野

上海威野仪器仪表有限公司




进入店铺

商品详情


产品简介
密封隔膜是用于防止管道中的介质直接进入差压变送器里的压力传感器组件中，它与变送器之间是靠注满流体的毛细管连接起来的。 EJA118W、EJA118N和EJA118Y隔膜密封式差压变送器用来测量气体、液体和蒸汽的流量、液位、密度和压力，然后将其转变成4-20mADC的电流信号输出。

产品性能
◆卓越的性能和稳定性
EJA系列采用单晶硅谐振式传感器技术。单晶硅对于压力或温度的变化不存在滞后现象，是非常理想的材料。单晶硅谐振式传感器将过压、温度变化和静压影响降为最低，从而提供无与伦比的长期稳定性。
◆小型轻量设计
由于采用ASIC放大器设计使包装变小，以及膜盒构造和法兰的小型化，这款机型的重量降到了原有机型的一半。ASIC设计不仅减少了零件数量，而且提高了放大器的可靠性。
◆现场总线通信能力
现场总线是双向数字通信系统，是配置仪表控制系统的革新技术，同时也是前景很好的更新换代产品，用于替换现在现场仪表中广泛使用的标准4~20mA模拟通信。
EJA系列提供两种现场总线模式，FOUNDATION?现场总线低压模式和PROFIBUS PA设备，以实现横河电机和其他供应商的协同工作。软件方面，EJA系列采用两个AI功能块计算差压和静压，从而实现灵活的仪表配置。

技术参数

 EJA118W / EJA118N / EJA118Y
隔膜密封式差压变送器
M膜盒
 H膜盒
测量范围
 -100~100kPa
（-400~400inH2O）
 -500~500kPa
（-2000~2000inH2O）
测量量程
 2.5~100kPa
（10~400inH2O）
 25~500kPa
（100~2000inH2O）
精度
 ±0.2%
 ±0.2%
防护等级
 IP67，NEMA 4X，和JIS C0920防浸型
防爆规格
 FM，CENELEC ATEX，CSA，TIIS，IECEx
输出信号
 4~20mA DC或FOUNDATION?现场总线或PROFIBUS PA两线制数字通信
电源
 BRAIN和HART:10.5~42V DC （本安型: 10.5~30V DC）
Fieldbus:9~32V DC （本安Entity模式9~24V DC，本安FISCO模式9~17.5V DC）
环境温度
 -40~60℃ （-40~140℉） （普通型）
-30~60℃ （-22~140℉） （内藏指示器）
环境温度必须在填充液工作温度范围内。
过程温度
 -50~300℃ （-58~572℉）
环境温度必须在填充液工作温度范围内。
最大工作压力
 法兰额定压力
安装
 变送器: 2-inch管安装
隔膜密封: 法兰安装
法兰尺寸
 平法兰型: 3-inch（80mm），2-inch（50mm）
凸法兰型: 4-inch（100mm），3-inch（80mm）
组合型:
 凸法兰高压侧: 4-inch（100mm），
平法兰低压侧: 3-inch（80mm）

膜片材质
 SUS316L，哈氏合金C-276，钽材，钛材
法兰材质
 S25C，SUS304，SUS316
外壳
 铝合金或SUS316不锈钢（可选）
型 号
 规 格 代 码
 说 明
EJA118Y
 …………………………
 　隔膜密封式差压变送器(一平一凸膜片型)
输出信号
 -D
 ………………………
 　4～20mA DC 带数字通讯（BRAIN协议）
-E
 ………………………
 　4～20mA DC 带数字通讯（HART协议）
-F
 ………………………
 　FF现场总线通讯
-G
 ………………………
 　PROFIBUS现场总线通讯
测量量程（膜盒）
 M
 ……………………
 　2.5～100KPa（250～10000mmH2O）
H
 ……………………
 　25～500KPa（0.25～5Kgf/cm2）
高压侧（凸膜型）接液部分材质

 　[膜片] 　　　[管道]　　 [其它]　　　　　　
S
 ……………
 　JIS SUS316L JIS SUS316L JIS SUS316
法兰规格
 J1
 ………………
 　JIS 10K
J2
 ………………
 　JIS 20K
A1
 ………………
 　ANSI 150 P1-----JPI 150
A2
 ………………
 　ANSI 300 P2-----JPI 300
A4
 ………………
 　ANSI 600 P4-----JPI 600
D2
 ………………
 　DIN PN10/16
D4
 ………………
 　DIN PN25/40
G2
 ………………
 　GB PN10/16（GB/T 9123.1-2000）
G4
 ………………
 　GB PN25/40（GB/T 9123.1-2000）
H2
 ………………
 　HG20592-97 PN10/16
H4
 ………………
 　HG20592-97 PN25/40
H5
 ………………
 　HG20592-97 PN63　
隔膜凸出长度（X2）
 2
 ……………
 　X2＝50mm
4
 ……………
 　X2＝100mm
6
 ……………
 　X2＝150mm
法兰尺寸/材质
 P
 ……………
 高压侧 4-inch(100mm,DN100)/JIS S25C
低压侧 3-inch(80mm,DN80)/JIS S25C
Q
 ……………
 高压侧 4-inch(100mm,DN100)/JIS SUS304
低压侧 3-inch(80mm,DN80)/JIS SUS304
R
 ……………
 高压侧 4-inch(100mm,DN100)/JIS SUS316
低压侧 3-inch(80mm,DN80)/JIS SUS316
法兰螺栓材质
 A
 ………
 　JIS SCM435 　　　　　
B
 ………
 　JIS SUS630 　　　　　
注 入 液

 　　　　　　 (接液温度) (环境温度)
-A
 …………
 一般型（硅油）-10～315℃ 　-10～60℃
-B
 …………
 一般型（硅油　-30～210℃ 　-30～60℃
-C
 …………
 高温型（硅油） 10～315℃ 　10～60℃
-D
 …………
 禁油型（氟油） -20～120℃ 　-10～60℃
-E
 …………
 低温型(乙(撑)二醇)-50～100℃-40～60℃
－－
 C
 ………
 　通常为C
毛细管长度（m）
 □□
 …
 规定的毛细管长度从1～10m，用□□表示(例：2m:02)
安 装
 -9
 ……
 　水平配管连接型，左面高压
接 线 口
 0
 …
 　G1/2内螺纹，1处接线口
2
 …
 　1/2NPT内螺纹，2处接线口
3
 …
 　Pg13.5内螺纹，2处接线口
4
 …
 　M20内螺纹，2处接线口
5
 …
 　G1/2内螺纹，2处接线口带一个盲塞
7
 …
 　1/2NPT内螺纹，两个电气接口，一个盲塞
8
 …
 　Pg13.5内螺纹，两个电气接口，一个盲塞
9
 …
 　M20内螺纹，两个电气接口，一个盲塞
内藏显示表
 D

 　数字式表头
E

 　带范围设定开关的数字表头
N

 　（无表头）
2-inch管安装托架
 A
 　JIS SECC 平托架
B
 　JIS SUS304 平托架
N
 　（无）
