大型淋浴房脚踏淋浴器
请选择 型号/数量
商品详情

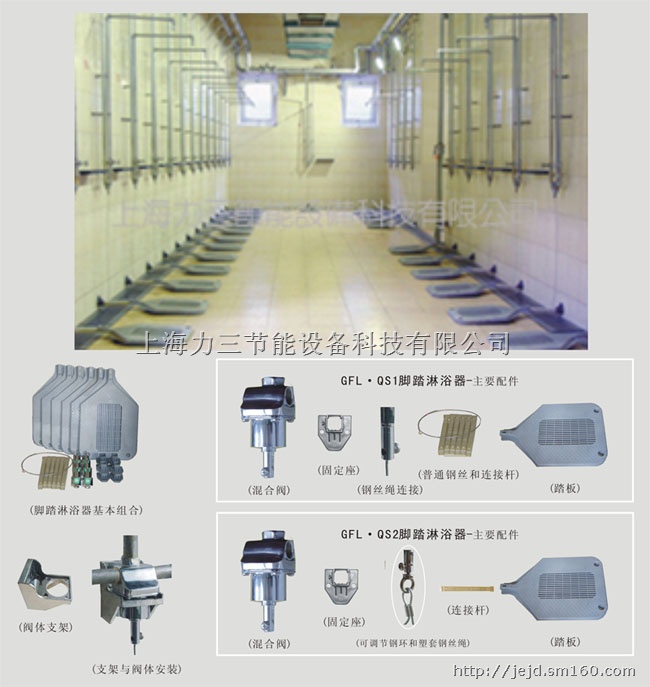

GFL·QT样品及安装图
(产品组合图)
(原理图)
主要材料表
|
序号 |
名称 |
规格 |
材料 |
单位 |
数量 |
备注 |
|
1 |
90°弯头 |
DN15 |
镀铁 |
个 |
4 |
自备 |
|
2 |
蓬头 |
DN15 |
铜镀络 |
个 |
1 |
自备 |
|
3 |
管卡 |
DN15 |
A3 |
个 |
1 |
自备 |
|
4 |
活接头 |
DN15 |
镀铁 |
个 |
1 |
自备 |
|
5 |
内接头 |
DN15 |
镀铁 |
个 |
5 |
自备 |
|
6 |
截止阀 |
DN15 |
黄铜 |
个 |
2 |
自备 |
|
7 |
混合膜阀 |
DN15 |
黄铜 |
个 |
1 |
成套供应 |
|
8 |
不锈钢链条 |
|
不锈钢 |
根 |
1 |
成套供应 |
|
9 |
支架座 |
|
合金铁 |
只 |
1 |
成套供应 |
|
10 |
连杆 |
|
合金铁 |
根 |
1 |
成套供应 |
|
11 |
连接螺栓 |
M6-25 |
黄铜 |
只 |
1 |
成套供应 |
|
12 |
连接阀勾 |
|
合金 |
根 |
1 |
成套供应 |
|
13 |
踏板 |
|
铝合金铸铁 |
块 |
1 |
成套供应 |
|
14 |
踏板支架 |
|
铝合金铸铁 |
块 |
1 |
成套供应 |
|
15 |
垫圈 |
|
FR-PP |
只 |
2 |
成套供应 |
|
16 |
膨胀螺栓 |
M8-80 |
A3 |
只 |
4 |
自备 |
实际安装图
