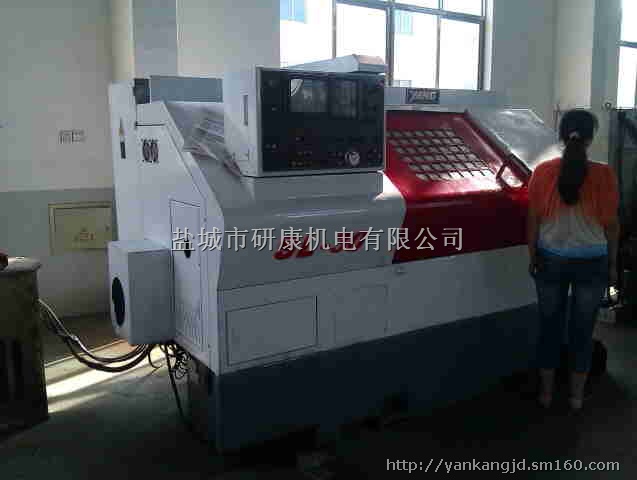

二手杨铁yang原装进口数控车床SL-30

杨铁yang SL-30 機器規格

生产时间：2003年4月 系统：fanuc发那科0-TD

原产地：台湾

主軸轉速(SPINDLE RPM) －標準(10”夾頭)3000rpm

主軸貫通孔(THROUGH HOLE)－－－－－－－－－－－－－－－－－－φ86mm

可通過棒材徑(FEED THROUGH BAR)－－－－－－－－－－－－－－－φ74 mm

加工件(WORKPIECE)

最大加工範圍(MAX TURNING BAR)－－－－－－－－－－－ φ350xL770mm

圓盤定位式刀塔(GEAR POSITIONING TURRET)

定位盤(POSITIONING GEAR)－－－－－－－－－－－－－－－－－－－－8Ｔ

車刀(TURNING TOOL)－－－－－－－－－－－－－－－－－－－－－□25 mm

搪刀(BORING TOOL)－－－－－－－－－－－－－－－－－－－－－－φ40mm

相鄰換刀時間－－－－－－－－－－－－－－－－－－－－－－－－－－－1sec

對邊換刀時間－－－－－－－－－－－－－－－－－－－－－－－－－－－2sec

Ｘ軸(X-AXIS)

滾珠導螺桿直徑(DIA. OF BALL SCREW)－－－－－－－－－－－－－－φ32 mm

   導程(LEAD PITCH)－－－－－－－－－－－－－－－－－－－－－－－10mm

快速進給率(RAPID TRAVERSE)－－－－－－－－－－－－－－－－－ 30 M/min

行程(STROKE)－－－－－－－－－－－－－－－－－－－－－－－－－ 246 mm

線性導軌 (LM GUIDE)－－－－－－－－－－－－－－－－－－－－－ STAR30

Ｚ軸(Z-AXIS)

滾珠導螺桿直徑(DIA. OF BALL SCREW)－－－－－－－－－－－－φ32 mm

   導程(LEAD PITCH)－－－－－－－－－－－－－－－－－－－－－10 mm

快速進給率(RAPID TRAVERSE)－－－－－－－－－－－－－－－30 M/min

行程(STROKE)－－－－－－－－－－－－－－－－－－－－－－－520 mm

線性導軌(LM GUIDE)－－－－－－－－－－－－－－－－－－－－STAR30

尾座(TAILSTOCK)

尾座頂心之推力(THRUST FORCE)－－－－－－－－－－－－－－－150~750kgf

行程(STROKE)－－－－－－－－－－－－－－－－－－－－－－－－644.5 mm

移動方式(MOTION TYPE)－－－－－－－－－－－－－－－－ 手動(MANUAL)

滑軌(RAIL)－－－－－－－－－－－－－－－－－與單體鑄造成型(ONE PIECE)

頂心套筒(CENTER HOLDER)－－－－－－－油壓驅動;程式控制(HYDRAULIC)

   套筒直徑(HOLDER DIA.)－－－－－－－－－－－－－－－－－－－φ65 mm

   行程(STROKE)－－－－－－－－－－－－－－－－－－－－－－－－ 50 mm

   頂心錐度(CENTER TAPER)－－－－－－－－－－－－－－－－－－MT No.4

床身(BED)

  材質(MATERIAL)－－－－－－－－－－－－－－－米漢納鑄鐵(MEEHANITE)

  最大旋徑(SWING OVER BED)－－－－－－－－－－－－－－－－－φ575 mm

  傾斜度(INCLINE)－－－－－－－－－－－－－－－－－－－－－－－－－45*

佔地面積(OCCUPIED AREA)

  長(LENGTH)－－－－－－－－－－－－－－－－－－－－－－－－－3489 mm

  寬(WIDTH)－－－－－－－－－－－－－－－－－－－－－－－－－－2379 mm

重量(WEIGHT)

  淨重(NET WEIGHT)－－－－－－－－－－－－－－－－－－－－－－3100 kgf

  總重(TOTAL)－－－－－－－－－－－－－－－－－－－－－－－－－3800 kgf
