井下空间窄小，所以发射线圈是由绝缘材料做成带凹槽的、可调节角度的方形骨架(尺寸视巷道空间大小而定，一般为1.5m×1.5m或2m×2m),发射线圈嵌入凹槽之内。发射线圈匝数一般为80匝或64匝。发射线匝有效面积S为180㎡或 256㎡。

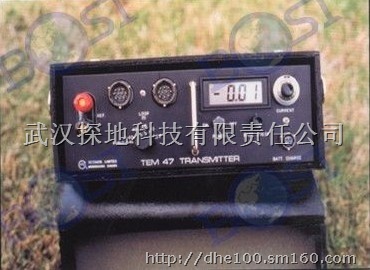

TEM47HP是TEM47的加强型，是在TEM47的基础上加大发射功率，使发射电压高达36V，最大发射电流达10A。TEM47HP主要用于煤矿井下或隧道开掘中的水情探测和断层探测。

技术指标：
●  电流波型：偶极方波，占空系数50%
●  基本频率：30，75，285Hz(功率传输线为60Hz时)
              25，62.5，285Hz(功率传输线为50Hz时)
●  关断时间：取决发射线圈有效面积S及发射电流A
●  发射线圈尺寸：1.5m×1.5m(80匝)或2m×2m(64匝)
●  输出电压：0－12V  24V或36V
●  最大输出电流：10A
●  同步：电缆同步
●  工作温度：-40℃—+60℃
●  电源：内置12V，外接12V或24V
● 　重量：6公斤
●　尺寸：43 x 25 x 25 厘米
