漆包线点焊机/漆包铜线点焊机/漆包线焊接机

广州蓝能电子科技有限公司




进入店铺

商品详情



漆包线点焊机



1、简要说明

我司有着丰富的漆包线点焊经验，多款漆包线点焊机可供选择。

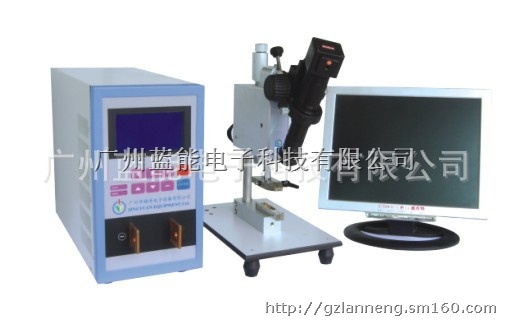

我司漆包线点焊机由目前最先进的精密逆变焊接电源、ccd成像系统、具有专利的精密焊接机头等组成，使焊接漆包线不必预先除去表面绝缘漆，并无需任何焊料、辅料，即可直接焊接ф0.02-ф1.20mm的漆包线，焊点牢靠，导电性好，可靠性高，可节约成本，操作简单方便，焊接方法环保稳固，符合欧洲环保指令及安规。

这套系统广泛应用在贴片电感器、微型手机马达转子、铜箔漆包线焊接、贴片变压器、高频通讯元件、感应式IC卡、微型讯响器、钟表线圈、厚膜电路、模块等各种带小线圈电子元器件的生产制造上。

2、主要控制电源技术参数



型号

JYD-01L/01AL

JYD-02L/02AL

JYD-03/03AL

JYD-04LB

JYD-06AL/AT

JYD-10AL/AT

输入电压(V)

220V/3～380V

220V/3～380V

220V/3～380V

3～380V

3～380V

3～380V

额定功率(kVA)

4

6

10

12

16

25

最大输出电流(DCA)

1000

2000

3000

4000

6000

10000

负载持续率(%)

20

20

20

10

10

10

逆变频率(kHz)

4

4

4

4

1

1

焊接循环时段

11

11

11

11

11

11

焊接脉冲数

3

3

3

3

3

3

电流缓升缓降控制

有

有

有

有

有

有

存储焊接规范数

20组

20组

20组

20组

20组

20组

外形尺寸(mm)(L*B*H)

435*185*320

435*185*320

435*185*320

460*400*300

460*222*345

460*222*345

385*200*300

385*200*300

重量(kg)

18

20.5

22

33

23.5

26

19

22

24

26.5

30





3、焊接实例



http://www.gzbe.net/hjsl.asp
