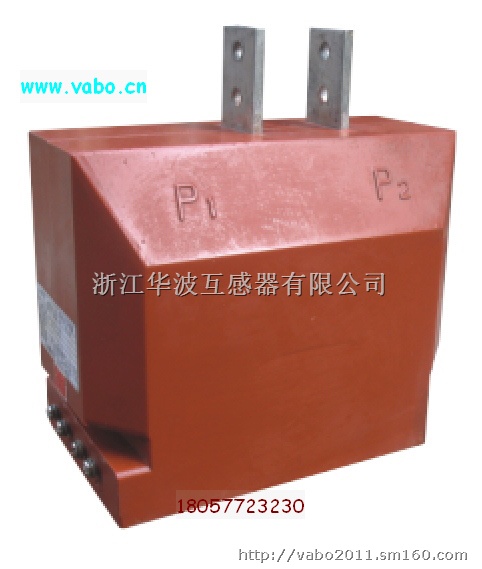

LZZBJ9-10B1/2户内全封闭全工况干式电流互感器
请选择 型号/数量
商品详情
LZZBJ9-10B1,LZZBJ9-10B2型
户内全封闭全工况干式电流互感器
一、 产品介绍
LZZBJ9-10B本型电流互感器为环氧树脂缘、户内型、全封闭、支柱式结构的电流互感器，适用于额定电压10KV、额定频率50Hz的交流电力系统中作电流、电能测量及继电保护用。
技术参数产品性能符合IEC标准和GB1208-1997《电流互感器》
额定绝缘水平: 12/42/75kV
负荷功率因数: cosφ=0.8(滞后Lag)
额定频率: 50Hz
额定二次电流 :5A
局部放电水平: 符合GB5583-85标准，其局部放电不大于20PC.
|
额定电流 |
级次 |
准确级及额定输出 |
保护级 |
一秒热稳定电流(KA) |
动稳定电流(KA) |
||
|
0.2s |
0.5s |
额定输 出(VA) |
准确级及准 |
||||
|
5/5 |
0.2s/0.5 |
10 |
10 |
15 |
10P10 |
0.8 |
1.9 |
|
10/5 |
1.5 |
3.8 |
|||||
|
15/5 |
2.3 |
5.8 |
|||||
|
20/5 |
3 |
7.5 |
|||||
|
30/5 |
4.5 |
11.2 |
|||||
|
40/5 |
6 |
15 |
|||||
|
50/5 |
7.5 |
18.8 |
|||||
|
75/5 |
11.5 |
29 |
|||||
|
100/5 |
15 |
37.5 |
|||||
|
150～200/5 |
22.5 |
56.5 |
|||||
|
300～600/5 |
45 |
112.5 |
|||||
|
800～2500/5 |
63 |
157.5 |
|||||
