90DB按扭步进衰减器 可调衰减器
请选择 型号/数量
商品详情
、产品型号：CHB-8-90-1-B-50N/SMA
2、产品名称：90 dB按钮步进衰减器
3、技术指标：
| 工作频率（GHz） | DC-2.5 | |
| 插入损耗(dB) | ≤3.0 | |
| 驻波（VSWR） | ≤1.4 | |
| 衰减范围(dB) | 0-90 | |
| 单键衰减精度(dB) | 1dB键 | ±0.2dB@DC-1GHz, ±0.3dB@other |
| 2dB键 | ±0.3dB@DC-1GHz, ±0.4dB@other | |
| 4dB键 | ±0.4dB@DC-1GHz, ±0.6dB@other | |
| 8dB键 | ±0.7dB@DC-1GHz, ±0.9dB@other | |
| 16dB键 | ±1.0dB@DC-1GHz, ±1.2dB@other | |
| 20dB键 | ±1.2dB@DC-1GHz, ±1.5dB@other | |
| 叠加衰减精度(dB) | ≤10dB | ≤0.7dB@DC-1GHz, ≤0.9dB@other |
| ≤60dB | ≤1.2dB@DC-1GHz, ≤1.5dB@other | |
| ≤90dB | ≤2.5％dB @DC-2.5GHz | |
| 标称阻抗（Ω） | 50 | |
| 接口类型 | N-F/SMA | |
| 工作温度（°C） | -40～+50 | |
| 外型尺寸（mm） | | |
| 重量（kg） | 0.15 | |

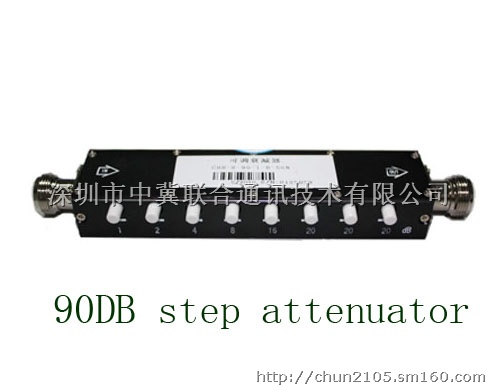

4、外观结构图：
