商品详情

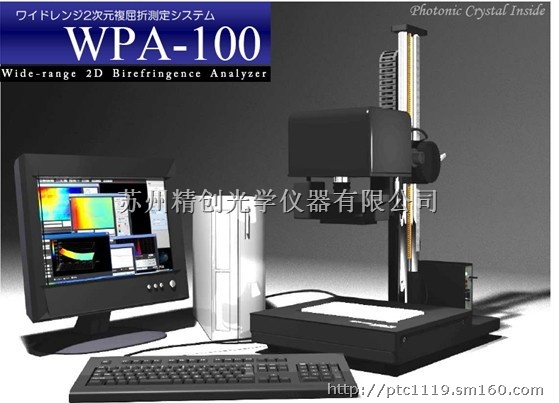

WPA-View通过简单的点击，就可以判定出应力的分布状况

1. 应力图像的分布

应力竖轴方向等大范围内的应力分布，

可以通过图像来保存

2. 应力的表格显示

任意两点之间的双折射的图像分布，

可以通过表格形式进行保存

3. 范围分析

任意四角或者圆形区域内的应力分布直方图

可以进行显示并保存。

4. 3次元表格显示

通过立体图像显示，让图像更直观具体。

测定原理

光通过具有双折射的透明物体时，偏光状态会发生改变（光弹性原理）。相反，通过光透过物体前后偏光状态的比较，可以对物体的双折射进行分析。

利用photonic结晶和薄膜组成的偏光检测仪器可以捕捉到偏光信息。加之利用了专用的计算、图像处理软件，让应力分布状况能定量化、数据化和可视化。

装置的参数
