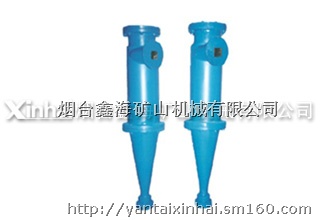

XCⅢ型水力旋流器

请选择 型号/数量

品牌：烟台鑫海

烟台鑫海矿山机械有限公司




进入店铺

商品详情


产品特点

.通过调整虹吸装置来引起鱼尾装置的变化,从而调整底流浓度的大小.

.当给矿量、给矿浓度、给矿压力等在一定范围内波动的情况下，鱼尾装置也会相应变化，从而底流浓度可保持恒定。

.溢流不易跑粗。

产品应用

XCⅢ型水力旋流器是鑫海公司开发的具有世界先进水平的水力旋流器，它在沉砂嘴处带有一个特殊设计的鱼尾装置，在溢流箱顶部另外带有一个特殊设计的虹吸装置，因而具有其它水力旋流器所无法比拟的优良特性，通过虹吸装置的调整，可获得较高的底流浓度和较低的溢流浓度，对于硅砂(石英砂)行业，其溢流可调整到排出的几乎是水，底流浓度最高可达到85% ;另外，特殊设计的鱼尾装置可在给矿量、给矿浓度、给矿压力一定范围内波动的情况下，旋流器 底流的排放浓度和溢流细度保持恒定。

产品原理

旋流器作为一种常见的分离分级设备，其工作原理是离心沉降，当待分离的两相(或三相)混合液以一定压力从给矿口进入旋流器后，产生强烈的三维椭圆型强旋转剪切旋流流动。由于粗颗粒(或重相)与细颗粒(或轻相)之间存在粒度差(或密度差)，在离心力、向心力、浮力、流体阻力等作用下大部分粗颗粒(或重相)按螺旋轨迹下旋到底部，作为沉砂从沉砂口排出。细颗粒给矿(轻相)在中心形成内螺旋矿流向上运动，作为溢流从Feed溢流管排出。

技术参数

旋流器规格
处理能力
(m/h)
分级粒度
(mm)
溢流口直径
(mm)
沉沙口直径
(mm)
入口压力
(MPa)
50
2-3.5
10-74
11-18
4-12
0.1-0.3
75
3.7-6.6
20-74
15-20
6-12
0.08-0.25
100
5.8-9
35-75
30-40
8-18
0.06-0.15
125
12.6-19
35-75
38-60
8-20
0.06-0.15
150
15-24
35-75
38-60
8-22
0.06-0.15
225
27.7-43
40-100
57-85
16-38
0.06-0.15
250
32-53
40-100
65-90
16-40
0.06-0.15
300
45-70
45-110
65-120
25-50
0.06-0.15
380
76-120
50-110
94-152
30-72
0.06-0.15
455
128-203
60-120
114-178
50-140
0.06-0.15
500
136-215
60-120
144-180
50-140
0.06-0.15
600
206-325
65-140
178-254
82-140
0.06-0.15
