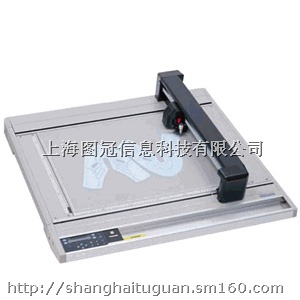

Graphtec(日图)FC4500平板切割机

品牌：Graphtec日图

商品详情

　　日本 GRAPHTEC日图(图王)公司生产的FC4500平板切割绘图机能以精准的性能加工各种材质，可满足多种类型的工业需求。

　　对于需要高精度和针对中等重量材料进行加工的任务而言，FC4500平板切割绘图机是最理想的桌面型平板切割绘图机。同时，FC4500 平板切割绘图机也适合将您的复杂而精美的设计呈现于即时贴、掩膜胶片、泡沫板、纸板、油性板以及喷砂橡胶等介质上。由于 FC4500 平板切割绘图机具有同时装载一把刻刀和一支绘图笔的能力，所以样衣/鞋样设计师可以在介质上画好标记之后再接着切割，用户无需手动更换相应的绘图笔和刻刀。此外，FC4500 平板切割绘图机还拥有一个作为标准配备的定位标记探测传感器，能够轻而易举地在已经打印好图像的用于模切的介质上为其重新校准位置。

高速度、高精度、高品质、高可靠性、高灵活性

简便易用、低投入、高效率

高速、高精度的数控伺服电机

内建 2 MB 缓存，缩短电脑占用时间，提高脱机速度

可自动探测打印好的定位标记

便于直观操作的大屏幕液晶屏

提供 RS-232C 串口和USB接口，连接十分方便

适用各种介质：瓦楞板(F/G 级)、反光膜、荧光膜、喷砂橡胶、压缩泡沫板、纸板、即时贴等

最大可装载介质宽度：
　　　 [FC4500-50]：500 mm

型号

FC4500-50

结构

平板式

驱动

数字伺服系统

有效加工范围

590 × 430 mm

最大可装载介质宽度

500 mm

介质固着表面

静电吸附板

最大切割速度

750 mm/s

可设定切割速度

1 ～ 10、15、20、25、30、35、40、45、50、55、60、65、70、75 cm/s

刀压

10 ～ 600 gf

最小字符尺寸

5 mm² (字母数字字符，但取决于介质和所选字体)

机械分辨率

0.005 mm

可编程分辨率

GP-GL：0.1/0.05/0.025/0.01 mm；HP-GL：0.025 mm^*1

重复精度

0.1 mm 以内^*2

距离精度

已走长度的 ±0.2% 以内或 ±0.1 mm 以内，取两者之较大者^*2

垂直度

0.3 mm/430 mm 以内

定位标志读取精度

0.3 mm 以内^*³

可装载刻刀/绘图笔数量

2 支(一支刻刀和一支绘图笔)

工具类型

刻刀

超钢

绘图笔

水性圆珠笔、油性圆珠笔

介质类型

标志胶片：不干胶、荧光膜和反光膜
硬纸/板(用于喷涂模板等等)：最厚为 0.5 mm^*4
压缩泡沫板：最厚为 0.8 mm^*5
喷砂橡胶：最厚为 1.5 mm^*5
高强度反光胶片^*⁶

标准接口

RS-232C 串口和USB2.0接口

缓存

2 MB

指令集

GP-GL 和 HP-GL 模拟(可用控制面板选择)

液晶显示屏

20 字符 × 2 行

电源需求

100 ～ 120 VAC，50/60 Hz；220 ～ 240 VAC，50 Hz (订货时指定)

功耗

120 VA 以内

运行环境

10 ～ 35 ℃ (50 ～ 95 ^oF)，35 ～ 75 % RH (无冷凝)

外观尺寸(大致)
[宽]×[深]×[高]

857 × 780 × 200 mm^*7

重量(大约)

19 kg^*7

标准附件

	电源线	1
	刀架(PHP32-CB15N)	1
	刻刀(CB15U)　　　　1 盒(2 把刀)
	水性圆珠笔(KB540-S1) 1 盒(5 支)

	介质定位贴	1
	用户手册	1
	Windows 驱动程序(OPS628)	1

*1：HP-GL 是 Hewlett-Packard(惠普)公司的注册商标。
*2：当使用 GRAPHTEC 指定的介质与切割参数时。
*3：当使用水性圆珠笔在绘图纸上绘制内置的测试图案时。
*4：使用 CB15U 或 CB15U-K30 刻刀。
*5：使用 CB15U-K30 刻刀。
*6：使用 CB15UA 刻刀。
*7：不包括选配的支架。
