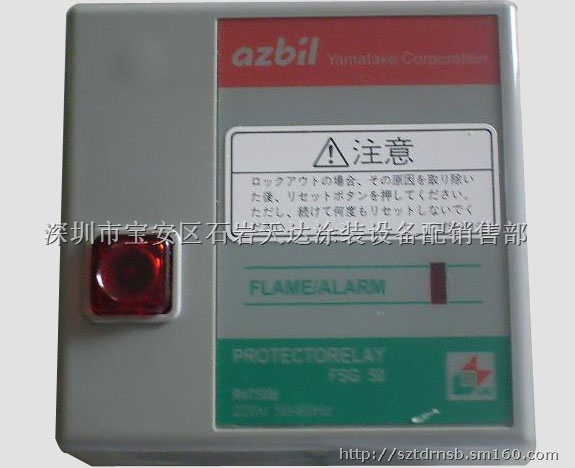

供应山武控制器，烧嘴控制器R4750B
请选择 型号/数量
商品详情
R4750B/C烧嘴控制器R4750B/C是中型燃气燃烧装置的燃烧安全控制器，可控制发热量580KW/h以下的燃烧装置，它提供燃烧装置自动点火控制和安全监测。该产品的结构设计和元件可靠性确保燃烧装置的操作顺序正确。
| 规格书 |
|
|
|
|
|
|
|
| ||||||
| 型号 | R4750B | R4750C |
|
|
| |||||||||
| 组合火焰监测器 | C7007A.C7008A |
| C7027A.C7035A |
|
|
| ||||||||
| 消耗功率 | 最大7W+25% |
|
|
| ||||||||||
| 环境温度 | -20~+60℃ |
|
|
| ||||||||||
| 环境湿度 | 90%RH.40℃ |
|
|
| ||||||||||
| 重量 | 680g |
|
|
| ||||||||||
| 火焰/报警指示器 |
| 常亮:正常燃烧/ |
|
|
| |||||||||
| 接点规格 |
|
|
|
|
|
|
|
| ||||||
| 端子序号 | 负载 | 接点容量 |
|
|
|
|
| |||||||
| 5 | 点火变压器 | R4750B:350VA |
|
|
|
|
| |||||||
| 3 | 先导阀 | 200VA |
|
|
|
|
| |||||||
| 4 | 主阀 | 200VA(注) |
|
|
|
|
| |||||||
| A1,A2 | 报警器 | 75VA |
|
|
|
|
| |||||||
| 选型表 |
|
|
|
|
|
|
|
| ||||||
| 型号 | 电源(50/60Hz) | 时间顺序(常温、常湿、额定电压) |
| |||||||||||
| 预吹扫 | 点火试验 | 点主火 | 锁定 | 火焰响应 |
| |||||||||
| R4750B108-2 | 100Vac | 33±8S | 4±1S | 11±4S | Max.23S | 1.5±0.5S(火焰电流2μA时) |
| |||||||
| R4750B208-2 | 200Vac |
| ||||||||||||
