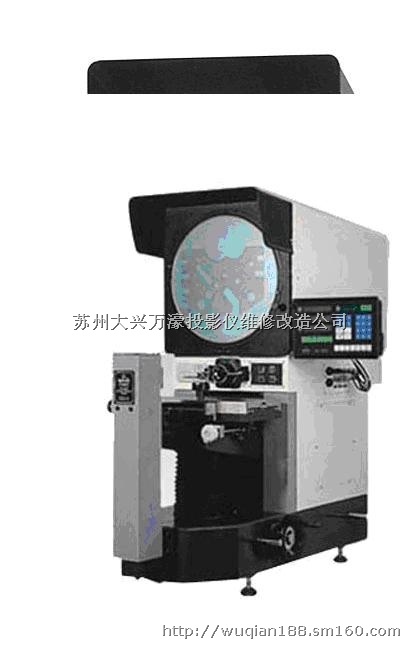

万濠卧式投影仪CPJ-3025w
请选择 型号/数量
商品详情
我们经销和维修:万濠品牌仪器:测量立式投影仪、万濠卧式投影仪、万濠影像测量仪、万濠光栅尺、万濠数显表、万濠三坐标测量机、万濠刀具测量仪、万濠工具显微镜等。。
| CPJ-40250W | ||||||||||||||||||||
| CPJ-40250W卧式投影仪具有稳定可靠的机械结构和高精度的放大倍率。可将被测量工件的轮廓、截面和表面形状的准确的成像到投影仪屏上，最适于刀具、齿轮、螺纹、弹簧等轮廓形状的观察与测量。 | ||||||||||||||||||||
| 技术规格参数 | ||||||||||||||||||||
| 仪器型号 | CPJ-40250W | |||||||||||||||||||
| 工作台 | 工作台尺寸(mm) | 450*200 | ||||||||||||||||||
| X坐标行程(mm) | 250 | |||||||||||||||||||
| Y坐标行程(mm) | 150 | |||||||||||||||||||
| Z坐标行程(mm) | 100(调焦) | |||||||||||||||||||
| 摆动范围 | ±15° | |||||||||||||||||||
| 坐标适值误差(μm) | 4+L/25(L为被测长度,单位：mm) | |||||||||||||||||||
| X、Z轴数显分辨力 | 0.5μm | |||||||||||||||||||
| 外形尺寸 | 长*宽*高(mm) 1215*646*1210 | |||||||||||||||||||
| 仪器重量 | 单位(kg) 240 | |||||||||||||||||||
| 投影屏 | 投影屏尺寸(mm) | Ф 400 | ||||||||||||||||||
| 投影旋转范围 | 0~360° | |||||||||||||||||||
| 旋转角度数显分辨力 | 1 ′ 或0.01° | |||||||||||||||||||
| 物镜 |
| |||||||||||||||||||
| 建议放置台 | 载重 ≥ | |||||||||||||||||||
| 数据处理系统 | DC-3000 多功能数据处理系统，全中文显示 可做多点采样，坐标旋转，点、线、距离，角度测量 | |||||||||||||||||||
| 仪器照明 | 透射与反射照明光源均为24V，150W卤素灯 反射照明为21V/150W 卤素灯（双光纤照明） | |||||||||||||||||||
| 仪器电源 | 110V/220V(AC) 50/60Hz 总功率400W | |||||||||||||||||||
| 仪器选配件 | 微型打印机、光学寻边器等 M2D -CPJ 软件等——详情请见投影仪附件明细 | |||||||||||||||||||
