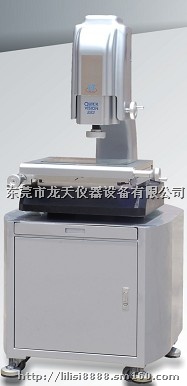

手动式影像测量仪
￥8888
请选择 型号/数量
商品详情
品质特征：高精度大理石座，高钢性铸铝立柱；精密P级V型导轨，拥有极高的直线性；美国TEO彩色工业级高清CCD；可程控三环八区LED表面光，直轴轮廓光（可选配同轴光）；精密光学尺0.0005mm；功能强大的测量软件，可手动编程测量；选配英国Renishaw接触测头组；选配全自动变倍镜头，改变倍率后不需要重新校正；Z轴可以选配电动，全电脑控制
D型：Z轴电动电脑控制，可以自动对焦，测量高度，深度，平面度
T型：选配接触测头组
型号 | QS2010 | QS3020 | QS4030 | |||
测量范围（mm） | X | 200 | 300 | 400 | ||
Y | 100 | 200 | 300 | |||
Z | 150 | 150 | 150 | |||
工作台（mm） | 硬铝合金台面 | 360×260 | 460×360 | 560×460 | ||
玻璃台面 | 260×160 | 360×260 | 460×360 | |||
承重 | 30kg | 30kg | 35kg | |||
影像及测量系统 | 速度 |
| ||||
CCD | 美国TEO高分辨率彩色摄像机600TV线 | |||||
变焦物镜 | 变倍镜头0.7-4.5X（选配同轴光） | |||||
放大倍率 | 30-245X | |||||
工作距离 | 82mm | |||||
显示分辨率 | 0.0001mm | |||||
线性精度（um） | X、Y轴≤（3+L/200）um，Z轴≤（5+L/200）um | |||||
外型尺寸（mm） | 900×720×1700 | 900 ×720× 1700 | 950× 750× 1700 | |||
仪器重量（kg） | 160 | 230 | 320 | |||
照明 | 可程控三环八区LED表面光及轮廓光 | |||||
电源 | 220V ±10%（AC） 50Hz | |||||
保修期 | 24个月 | |||||
