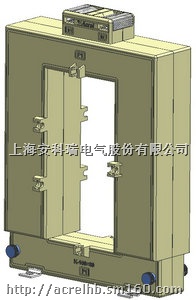

安科瑞开合式电流互感器AKH-0.66/K 800

商品详情

开启式电流互感器也称为开口式（分列式）电流互感器、开合式电流互感器、卡式电流互感器、铁芯分离式电流互感器，主要适用于工业中城网、农网改造项目，改装线路时可随意安装在线路的任何地方，而不用重新布线，安装方便，可带电操作，不影响客户正常用电，为用户改造项目节省人力、物力、财力，提高效率。该系列电流互感器可与继电器保护、测量以及计量装置配套使用。

AKH-0.66/K系列电流互感器外壳采用阻燃、耐温140℃的进口聚碳酸酯注塑成形，铁芯采用取向冷轧硅钢带卷绕而成，二次导线采用高强度电磁漆包线，产品结构新颖，造型美观，安装方便，体积小，质量轻，准确度高，容量大。

符合标准

产品符合国标GB1208-2006。

技术指标

开启式CT一次电流100-5000A，二次电流5A，1A
额定工作电压AC0.66kV（等效AC0.69kV，GB/T156-2007）
额定频率50-60Hz
环境温度-30℃~70℃，最高耐温120℃
海拔高度≤3000m
工频耐压3000V/1min 50Hz
用于没有雨雪直接侵袭，无严重污染及剧烈震动的场所

选型说明

根据一次电流及母线截面等参数选择对应的规格产品。一次导线穿越互感器窗孔。打开翻盖，通过压线片进行二次接线，二次接线引出后翻盖复位。计量电能可直接利用翻盖小孔加封铅印，以防窃电。
工作电流长期不超过1.1倍额定值，允许在1.2倍额定值时短时使用，时间不超过1h；
根据被测电流大小，选定额定电流比，一般选用比被测电流大2/3左右的额定电流；
产品极性表示为：一次接线标志P1、P2，相应二次接线标志S1、S2；S1表示P1的同名端，S2表示P2的同名端；
测量仪表接于S1、S2端上，此时所接回路的总负荷不应超过互感器的额定负荷，当安装仪表位置与电流互感器相距甚远或回路负载较大时，应优先选用二次电流为1A的规格；
注意根据母排的规格和根数，选用相匹配窗口大小的互感器。

规格尺寸

尺寸规格	外形尺寸(mm)			穿孔尺寸(mm)		安装尺寸(mm)
尺寸规格	W	H	D	a	e	M	N
AKH-0.66K-30×20	90	114	40	22	32	50	49.5
AKH-0.66K-80×50	114	159	36	52	82	78	49.5
AKH-0.66K-80×80	144	159	36	82	82	108	49.5
AKH-0.66K-120×80	144	199	36	82	122	108	49.5
AKH-0.66K-160×80	184	254	52	82	162	120	49.5

范例：

型号：AKH-0.66 K-80X50

电流变比：500A/5A

准确级：0.5级

额定负荷：2.5VA

应用场合	AKH-0.66/K型		出厂价（元/只）	批发价（元/只）
应用场合	型号	规格	出厂价（元/只）	批发价（元/只）
主要应用于城网、农网改造项目，可与继电器保护、测量以及计量装置配套使用	K-30×20	100-400	350	245
	K-80×50	250-1000	450	315
	K-80×80	250-1000	600	420
	K-120×80	500-1500	750	525
	K-160×80	1000-5000	900	630

联系人：吴汉英，手机：15000539641，QQ：956535598,旺旺：acrel666
