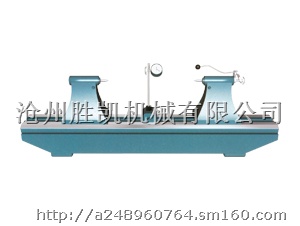

偏摆仪主要用于测量轴类零件径向跳动误差,本仪器利用两顶尖定位轴类零件,转动被测零件,测头在被测零件径向方向上直接测量零件的径向跳动误差.

偏摆仪主要用于检测轴类、盘类另件的径向、圆跳动和端面圆跳动，产品设计新颖，美观大方，精度高操作极为方便。
偏摆仪主要技术参数：
1、莫氏2号顶尖60°锥面对莫氏锥的径向圆跳动≤0.005mm
2、顶尖轴线在100mm范围内对导轨的平行度（水平垂直方向）≤0.006mm
3、被测零件最大直径270mm
4、测量长度300mm、500mm、1000mm、1500mm、2000mm
偏摆检查仪使用操作规程：
1.偏摆检查仪是精密的检测仪器，操作者必须熟练掌握仪器的操作技能，精心地维护保养，并指定专人使用。
2.偏摆检查仪必须始终保持设备完好，设备安装应平衡可靠，导轨面要光滑，无磕碰伤痕，二顶尖同轴度允差应在L=400MM范围内a向及b向均小于0.02MM。
3.工件检测前应先用L=400MM检验棒和百分表对偏摆仪进行精度校验，在确保合格后，方可使用。
一． 工件检测时，应小心轻放，导轨面上不允许放置任何工具或工件。
二． 工件检测完工后，应立即对仪器进行维护保养，导轨及顶尖套应上油防锈，并保持周围环境整洁。
三． 应指定专人于每月底对偏摆仪进行精度实测检查，确保设备完好，并做好实测记录。
偏摆检查仪的包装：木箱（也可以根据用户要求定做）
