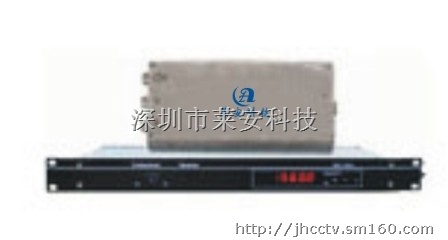

LA-690工程型无线微波视频传输系统、军工级无线视频传输系统

设备概述:

LA-690工程微波图像传输系统采用无线微波来传输远程监控视频信号、音频信号，在传输每路图像的同时传输两路音频信号。该系统体积小、重量轻、功能全，机身自带数码调频显示板，用户可以自行调整频率，具有较强的抗干扰性能。图像完全实时且清晰稳定。传输距离可达20公里，配中继器不怕遮挡。该系统采用FM调制方式，可传输一路彩色图像；整个系统由发射端和接收端组成。无线微波视频传输系统

产品应用方式：

LA-690图像传输系统可与我公司的LA-485T和LA-485R指令控制传输系统配合使用。LA-485T和LA-485R指令控制传输系统：控制中心的控制指令可以传输35公里。对远端现场的云台、镜头、电源及切换器进行实时控制，与LA-690图像传输系统相配套，构成一套完善的远程无线监控和控制网络，在技术防范了现代化管理方面，具有广泛的用途。该系统已经成功地应用于许多110公安报警指挥中心，交通管理部门，公路收费站，军事重地，火警监察系统，作战指挥中心，银行监控联网，油田监控系统，邮电储蓄监控与管理方面，深受用户的欢迎。无线监控，无线传输器

LA-485T和LA-485R无线指令发射接收系统与监控系统可以组成多级树形控制系统，即一个控制中心控制多个分控点，每一个分控点对多个切换云台、镜头和电源等进行灵活控制，控制点的数量可达250个。一个控制中心控制十多个分控点。每一个分控点有多个切换器和解码器，控制中心可随时控制任何一个分控点的任何一个摄像机及云台镜头，组网十分灵活。无线视频传输系统

LA-690发射机参数：

LA-690微型发射机技术指标

1.工作频率： L波段、S波段、Ku波段

2.发射功率:    30db

3.输出阻抗:     50W

4.输入视频:     1V峰-峰值

5.输入音频:     0.1-1.0V峰-峰

6.工作电压:     12VDC

7.工作电流:      1A

8.调制方式:      FM

9.调制指标:      DG￡5%,DP￡5°,PGS37

10.调制带宽:     30 MHz/1V

11.视频制式:     PAL

12.环境温度:     -15°-+55°C

13.输出接口:     SMA

14.外形尺寸:     149*60*45.5mm

接收机采用LA-680R微波工程接收机

设备特点：

图像稳定清晰，适应不同的电磁环境

经济实惠，性价比极高

施工简单，周期短；维护简单方便

载频高，抗干扰比较好

传输图像成本低（视不同距离成本有差别）

采用全故固态设计，双PLL锁相技术，工作稳定性高

输出频率连续可调，工作频率智能化直观显示

功率输出隔离保护，有效防止RF端口遭受雷击

一体化全封闭设计，体积小巧
