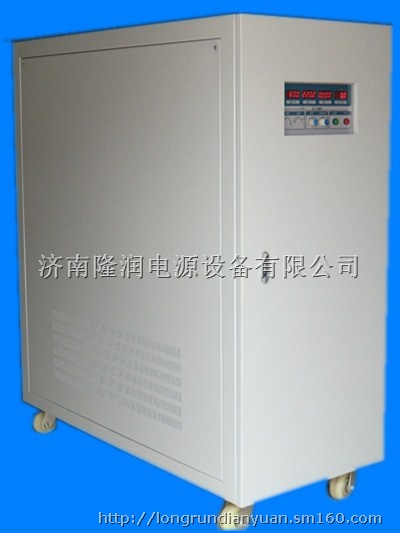

隆润岸电电源、变频电源主电路可分为功率变换主电路和控制电路两大部分。主电路采用交一直一交结构，包括整流器、直流滤波器、逆变器、交流滤波及变压器等组成部分。其中，交-直部分为桥式整流，经交流接触器软启到整流器，然后到电解电容滤波，得到平稳电流。逆变器选用IGBT作为开关元件，采用正弦脉宽调制方式（SPWM）对逆变器进行控制，将平稳直流变换为脉宽调制输出的交流，该交流基波频率为所需要的电源输出频率。逆变器输出的脉宽调制波经输出LC滤波电路滤波后，输出正弦波交流电。为提高电磁兼容性能，在电源的输入和输出端均接有抗干扰滤波器。
