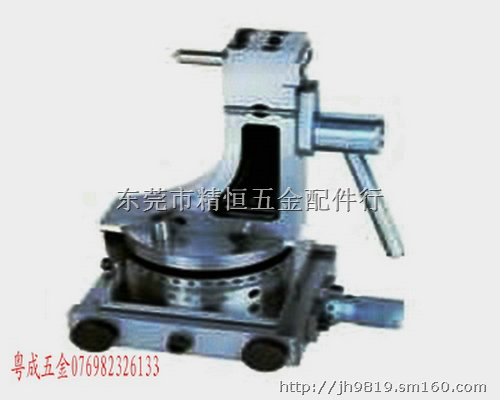

供应磨床光学卧式透视砂轮万能修整器
请选择 型号/数量
商品详情
| 加工定制： | 否 | 产品名称： | 立式透视万能砂轮修整器 |
| 品牌： | GIN | 型号： | GIN-WD165 |
| 规格： | 207*167 | 材质： | 合金钢 |
| 适用机床： | 磨床 | 样品或现货： | 现货 |
| 是否标准件： | 是 | 尺寸： | 207*167*108*120*200 |
| 最大加工速度： | 快速成型 | 是否库存： | 是 |
| 是否批发： | 是 |
品名：立式万能砂轮修整器
【产品说明】
KT50透视万能砂轮修整器主要有于平面磨床和万能工具磨床，修整由直线和贺弧组成的各种截形砂轮。能过透镜可观察到金钢笔尖和砂轮待修整表面的接触情况，可以容易地修整顿秩序圆弧，直线，并达到难以想像的效果。
*最大修整砂轮直径200mm.
*WD165万能砂轮修整器适用于平面磨床，万能工具磨床上，修整由直线和圆弧组成的各种截形砂轮。
*修整最大直径200mm，推给手柄刻度每格为0/01mm.
用途功能：自动归零，只需配合块规使用，可随意得到你所需要的角度，也可以角度和R成形同时配合铣出你所要的砂轮形状。
用途及包装：
万能砂轮修整器，适用于平面磨床各万能工具磨床，滑动底座设计，配合回旋座及上滑座，可修整任何直线角度和圆弧组成的各种形状砂轮。
规格：底面到钻石刀尖高度165mm； 量测基准梢直径10mm；
修刀摆动距离：左右各20mm； 凸R修整范围60mm； 凹R修整范围60mm； 转盘刻度单位5度； 手动进刀移动量20mm； 外部尺寸165*120*120mm； 最大回旋外径：直径200mm； 材质S50C，硬度HRC55-57度；
配件：1、毛刷1支； 2、十字起子1支； 3、￠10*35L钻石笔1支； 4、六角扳手3mm 1支；
★计算公式： 1、归零：H=L=零R； 2、H=两准梢外的距离； 3、L=钻石笔尖至基准板的距离。
