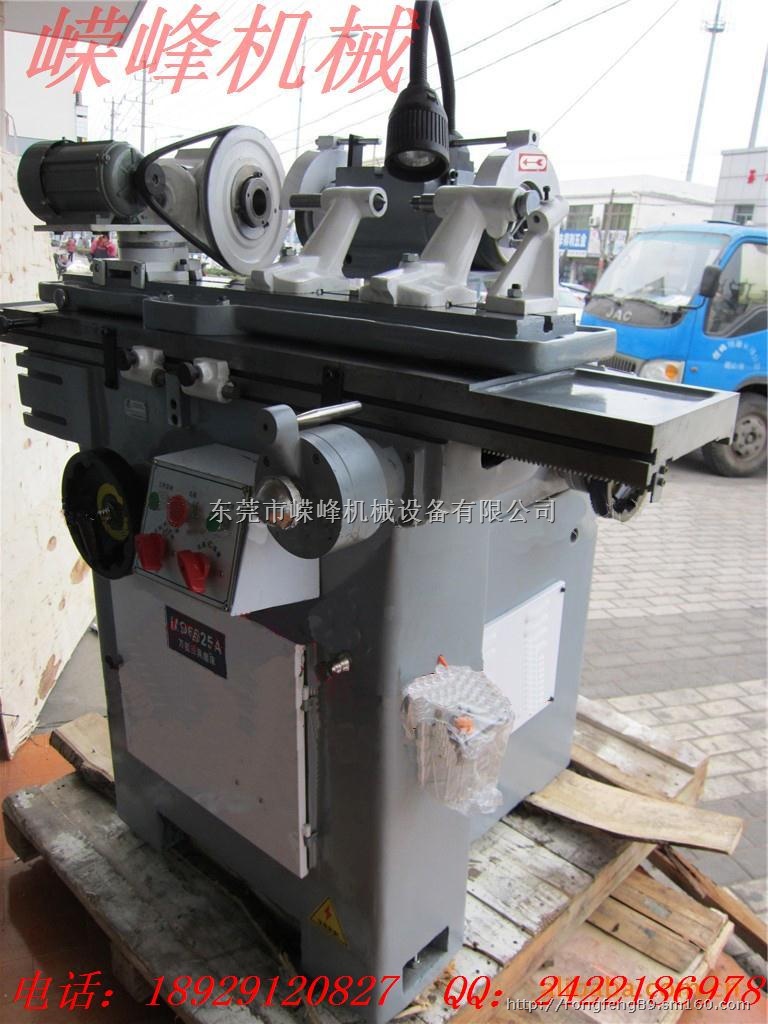

本机床适用于刃磨高速钢，硬质合金或其它材料刀具，也便于磨削外圆，平面沟槽和成形面等。若配备特殊附件，还能磨制各种齿轮、蜗轮滚刀，成形刀、球头铣刀，麻花钻，锥铰刀等。
本机床砂轮架机构灵活、可做二度空间调整，工作头架可做双向回转，并具有国际标准50号锥孔，便于装置各种刀具及夹具。工作台支承于预加载荷的滚珠导轨上，运行平滑精确。工作

台可手动或无级调速液压驱动。

技术参数：

MQ6025A万能工具磨床技术参数 MQ6025A

在顶尖上工件最大回转直径 250mm

前后顶尖距最大距离 630mm

工作台面尺寸（长x宽） 940x135mm

工作台纵向最大移动量 480mm

工作台最大回转角度 120°(60°)

磨头（或溜板）水平方向最大移动量 230mm

砂轮中心线对顶尖中心线间最小距离 50mm

砂轮中心线对顶尖中心线间最大距离 280mm

磨头垂直方向最大移动量 230mm

砂轮中心线对顶尖中心线上升 175mm

砂轮中心线对顶尖中心线下降 55mm

磨头回转角度在水平面内 360°

磨头回转角度在垂直平面内 30°（±15°）

主轴末端锥度 莫氏3#锥度

磨头电动机（50HZ） 功率 0.85/1.1KW

转速 1400/2800转/分

磨头主轴转速 3050/6095转/分

磨外圆附件电动机（50HZ） 功率 0.12KW

转速 1400转/分

机床最小轮廓尺寸（长x宽x高） 1460x1102x1240mm

机床重量 1000kg

随机附件：

万能夹头1套

左尾架1套

中心规1套

砂轮修正器1套

砂轮法兰及护罩3套

右尾架1套 　　

刀齿撑具1套

万向平口钳1套

砂轮平衡架1套

砂轮5套

加长轴1套

特殊附件（另行计价）

刃磨滚刀附件1套

分度板5件

碟型砂轮修正器与对刀规

万能砂轮修正器

钻头刃磨附件1套

磨锥铰刀附件1套

三爪卡盘1套

圆形永磁吸盘1套

双倾矩形永磁吸盘1套

吸尘器1套 　　

冷却装置1套

加长砂轮轴1套

弹簧夹头14件

圆柱心轴1套

工作台微进给机构1套

数显装置1套

双端面砂轮修正器1套

球头立铣刀后刀面刃磨附件1套

精密砂轮修整器1套

万能磨架1套

工作精度 MQ6025A

直线度 0.005mm 0.003mm

表面粗糙度 Ra：0.63μm Ra:0.32μm
