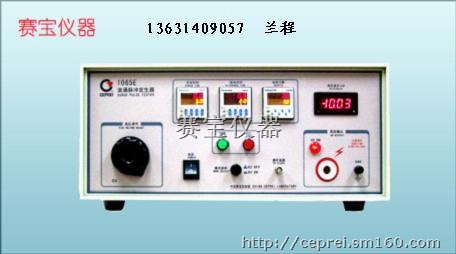

1065E型浪涌脉冲发生器（SURGE TESTER），是用于产生浪涌信号和高压直流信号的试验仪器。此仪器按GB8898-2011(等同于IEC60065-2005)标准10.1条款要求进行设计制作，专用于对各类电子、电气产品绝缘要求的电涌试验，属电气安全试验仪器设备。

技术指标

1. 输出浪涌电压：0～10kV，连续可调；

2. 数显准确度： ±5％ ±3字；

3. 充电电容：1nF / 30kV±5％；

4. 计时器(充放电时间)：1～999 S；

5. 其准确度： ±3％；

6. 计数器：0～9999次；

7. 其准确度 ±1次；

8. 过流保护和过压保护： 可连续设置保护值（机内调节设置）；

9. 显示和操作方式：计数器、计时器显示

10. 高压变压器功率 ：≥150VA；

11. 仪器尺寸：约500mm（长）×420mm（深）×240mm（高）；

12. 工作电源 ：220V±10％，50Hz±2Hz。

试验电路图：

GB8898-2011标准的10.1条款（eqv IEC 60065：2005）

试验电路图

注：1）C1=1nF，R1=1kΩ，R2=4MΩ，R3=100MΩ，R4=100kΩ，R5=15MΩ。

   2）R2仅是对包含一个电容器的组件进行试验时使用。

   3）开关S为线路的重要部件，要求消耗在飞弧或不适当绝缘的有用功率尽可能小。

   4）待试验组件X连接在C和D两点间，作为任选分压器R3和R4可使接在R4两端的示波器显示出待试验组件的电压波形。分压器要如此补偿以观察到的波形与待试验组件两端的波形一致。
