商品详情
划线平台生产厂家
￥1000
请选择 型号/数量
商品详情

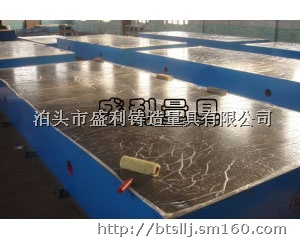

划线平台用途：用于机械、发动机的动力实验，设备调试，具有较好的平面稳定性和韧性，表面带有T型槽，可以用来固定实验设备。
划线平板是用于工件检测或划线的平面基准量具。划线平板是平板的一种，安装就调至水平板、负荷均匀分布于各支点上。环境温度（20±5）℃。使用时应避免振动。
划线平板的具体参数等级：
（长×宽）mm | 划线平板/划线平台精度等级 | ||
1级 | 2级 | 3级 | |
平面度公差（um） | |||
200×200 | 10 | 20 | 50 |
300×200 | 12 | 24 | 60 |
300×300 | 12 | 24 | 60 |
300×400 | 12 | 24 | 60 |
400×400 | 12 | 24 | 60 |
400×600 | 14 | 28 | 70 |
500×500 | 14 | 28 | 70 |
500×600 | 14 | 28 | 70 |
500×800 | 16 | 32 | 80 |
600×800 | 16 | 32 | 80 |
600×900 | 16 | 32 | 80 |
1000×750 | 18 | 36 | 90 |
1000×1000 | 20 | 39 | 96 |
1000×1200 | 20 | 40 | 100 |
1000×1500 | 24 | 48 | 120 |
1000×2000 | 26 | 52 | 130 |
1500×2000 | 28 | 56 | 140 |
1500×2500 | 32 | 64 | 152 |
1500×3000 |
| 70 | 174 |
2000×3000 |
| 74 | 184 |
2000×4000 |
| 88 | 219 |
2500×3000 |
| 79 | 186 |
2000×4500 |
|
| 237 |
2000×5000 |
|
| 255 |
2000×6000 |
|
| 292 |
3000×6000 |
|
| 308 |
