高清滑环高清摄像滑环HD-SDI/1080P高清滑环默孚龙
高清滑环MSDI系列采用美国进口组件和高频信号处理技术，单独为高清信号1080P研发设计的一款高端导电滑环，最高速率可达2.5GHZ, 能混合1~24路信号和微小电流..
· 产品采用美国军工表面处理工艺，超硬金镀层处理，保证极低电阻波动和超长工作寿命。
· 主要用于传输中小型系统微弱控制信号，微弱电流。如视频，控制，传感，电源，以太网.
· 典型应用：高清安防监控，摄影摄像，高清摄像。
另外公司提供工业行业特殊定制方案， 如高转速滑环 风电滑环 热电偶滑环 高温导电滑环 大口径电滑环 防爆导电滑环 应变片信号滑环 军用级别滑环 水下电滑环 大电流滑环 卷线筒电滑环 单晶炉电滑环 起重机滑环 旋转门电滑环 云台滑环 转台电滑环
型号 | HD-SDI高清 | 2A/信号 | 外径*长度 |
MSDI212 | 1 通道 RG-179 | 12 | Φ24.8mm*29.6mm |
MSDI216 | 1 通道 RG-179 | 16 | Φ22.0mm*28.8mm |
MSDI224 | 1 通道 RG-179 | 24 | Φ32.8mm*46.71mm |

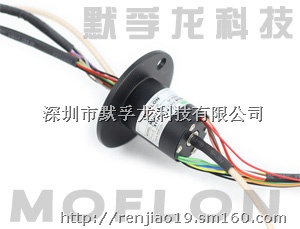

MSDI212 高清1080P滑环
单通道高清HD-SDI + 12路信号(2A)
MSDI212高清导电滑环,支持1路HD-SDI高清信号(同轴电缆) + 12路信号（2A）同时传输，专门为高清视频信号1080P而设计研发的一款高端导电滑环. 最高速率可达2.5GHZ, 能混合1~24路信号和微小电流.
· 产品采用美国军工表面处理工艺，超硬金镀层处理，保证极低电阻波动和超长工作寿命。
· 主要用于传输中小型系统微弱控制信号，微弱电流。如视频，控制，传感，电源，以太网.
· 典型应用：高清安防监控，摄影摄像，高清摄像。
高清旋转接头 - 技术参数 | |||
频率 | DC-2.3GHz | 插入损耗 | 0.65 dB /1GHz Max |
掺入损耗波动 | +/-0.05dB | 回损 | -18 dB / 1GHz Max |
输入输出 | RG -179/U | 最大转速 | 50RPM |
电压驻波比 | VSWR≤1.3 | 电压驻波比波动 | +/-0.05 |
寿命 | 2亿转 | 接头类型 | BNC / F |
阻抗 | 75 ohms | 额定电流 | 直流 1A（最大） |
电气技术参数 | |||
通路数 | 12 | 电流 | 信号(2A) |
电压 | 240 VDC/VAC | 最高转速 | 250RPM |
接触材料 | 金-金 | 接触电阻 | <150mOhm(AWG28#,250mm) |
壳体材料 | 铝合金 | 扭矩 | 0.02N.m |
寿命 | >4000万（视转速而定） | 电气噪音 | <10mΩ |
耐压强度 | 600VDC@50Hz | 导线规格 | UL Teflon@ Awg28 |
绝缘电阻 | 1000MΩ@500VDC | 导线长度 | 250mm |
工作温度 | -40°C to 80°C | 防护等级 | IP51 |
防震级别 | MIL-SID-810E | 工作湿度 | 10% to 90% RH |
材质 | RoHS 通过 | CE 认证 | 是 |
标准图纸:
