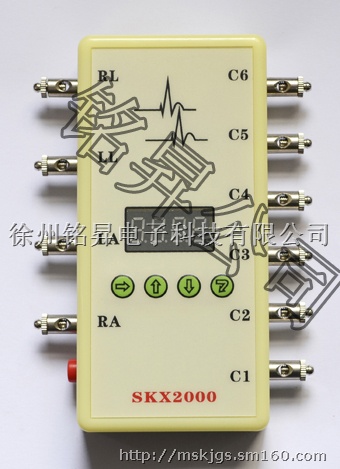

SKX-2000C心电信号模拟器使用说明

本模拟器可以产生如下波形，第一位代码代表如下波形

1、      正常的心电波形

2、      正负三角波形

8、      设置信号的幅度大小

注意：

1、本模拟器上电后自动产生波形1的正常心电波形。

2、模拟器的LED显示管，为防止用户在使用过程中忘记关闭电源，系统设计为当24个小时内没有操作按键时，CPU将进入待机状态，以便节电，再次开机将正常工作。按任意按键则计时归零。

3、心电图机接法：RA-R(右手)，LA-L（左手），LL-F（左腿），RL-RF（右腿），C1—C6胸导

4、监护仪接法：RA-右手（白色），LA-左手（黑色），LL-左脚（红色），RL-右脚（绿色），C1—C6胸导（棕色）

5、三导联接法：RA-右手（白色），LA-左手（黑色），LL-左脚（红色）

6、欧标对应接法：L-LA  R-RA  RF(N)-RL  F-LL  C-V

按键说明

一共有四个按键，依次为选择键、增加键、减小键、确认键，另外还有一组组合键

选择键：

此按键用来选择要改变的参数，共有4个LED管来显示4个代码，分别代表显示的内容，

1代表波形代码，2-4代表要更改的参数（2是数值的百位，3代表十位，4代表个位）

LED管右下脚的亮点，表示现在选择的内容；可以进行更改。

增加键：

当使用选择键选择好更改内容后，使用此键进行参数更改。

减小键：

当使用选择键选择好更改内容后，使用此键进行参数更改。

确认键：

当参数更改完毕后，此键确认后将确认参数的更改，并产生相应的波形。

组合键：

按下选择键的同时，再按下确认键，松开确认键，松开选择键，这时表示选择了一次组合键，再次按下确认键后将显示不同的内容。

分别说明说用各个波形的操作方法：

1、正常心电波形：

★    心率设置范围：10-200bpm；（初始数值：60 bpm）

★    信号幅度固定。

2、正负三角波形：

★    频率范围：10-300bpm；（初始数值：75 bpm）

★    幅度范围：0.1-4Mv（10：0.1mV ,400：4mV）；

★    2种模式,模式一：正向波形，模式二：负向波形；通过组合键进行选择。

8、信号幅度设置：

★    幅度范围：0.1mV-4mV（10：0.1mV ,400：4mV）；（初始数值：100）

★    请注意，此幅度设置将影响到所有波形。
