工作原理： ·
其工作原理是电动机通过一级三角皮带传动经过一对齿轮(20:52)的减速后，由传动齿轮传递驱动至第四对下辊筒，然后通过齿轮传动，驱动各辊筒一起工作。
本机安放在轨道上，可用人工来回移动对准凝固槽。
电机控制需客户自备倒顺开关控制电机的正反转，从而达到辊筒的正反转。
用途： ·

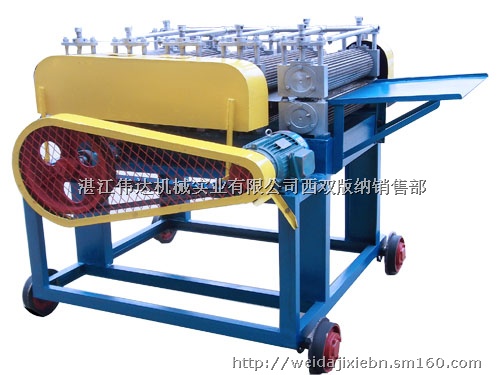

五合一压片机是将天然乳胶凝块一次通过五对辊筒连续辊压、脱水、压薄和切片的机械。它是生产烟片的专用设备。
产品型号与主要规格： 1
基本参数 辊筒名称 | 辊序 | 转速r/min | 辊筒外径mm | 辊筒长度mm | 齿形辊筒 | 第一对（入料） | 87 | ?150 | 650 | 第二对 | 93 | 第三对 | 105 | 第四对 | 138.4 | 螺旋辊筒 | 第五对 | 105 | 辊筒间隙 | 第一对（入料） | 4.5~5.0 | | | 第二对 | 2.5-3.0 | 第三对 | 1.5-2.0 | 第四对 | 0.5-0.7 | 第五对 | 0.1-0.2 |
1 辊筒参数 辊筒名称 | 齿数（头数） | 齿（牙）形 | 螺纹导程 | 螺旋方向 | 齿形辊筒 | 36 | 棱形 | | | 螺旋辊筒 | 32 | 圆弧形 | 192 | 右 |
1 主要参数 参数名称 | 数值 | 电动机型号 | YLG100L2-4P 220V或Y100L2-4 380V | 功率 | 3kw | 转速 | 1440r/min | 耗水量 | 1-1.5m3/h | 能辊压厚度×宽度（最大值） | 35×250mm | 辊压后胶片厚度 | 4~5mm | 生产率（干胶片） | 600~700kg | 外形尺寸 | 1620×1380×1360(装刮刀) | 重量 | 1.6t |
|
