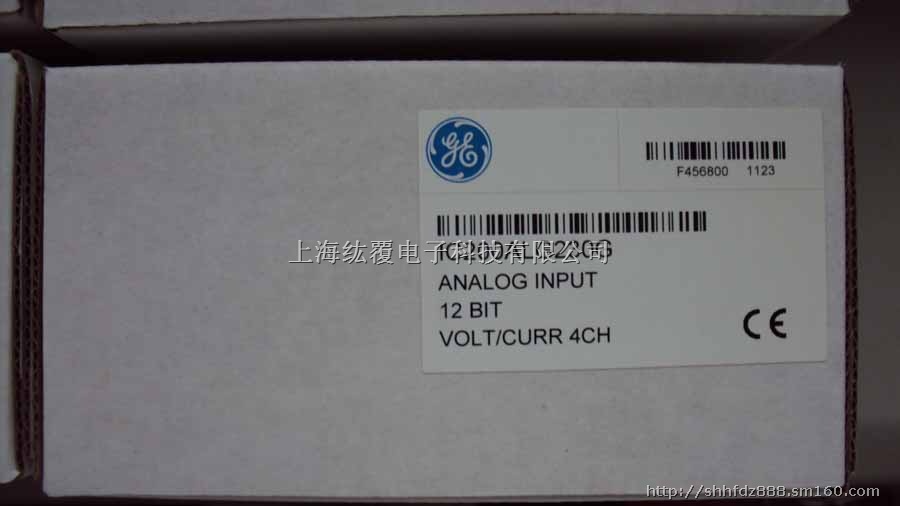

IC200ALG230  模拟输入模块, 4通道 12位电流/电压

   模拟量输入模块IC200ALG230提供一个4路电流或电压输入接口。

模块用电由底板供给。模块运行不需要外部电源。用户使用的信号变送器所需电源应由外部电源提供。

模块的智能处理由CPU或NIU完成。模块提供4个字的模拟量输入数据。

LED显示

内部产生的电源给模拟现场端的回路供电，绿色INT PWR LED亮。

当底板给模块供电时，绿色OK LED亮。

诊断

内部电源给现场端的回路没有输出时，模块报告故障。

参数配置

在底座端子上有两个跳线被用来配置输入信号是电压或电流模式，及在电压模式下的单极性或双极性操作。其中一个跳线选择是电压，或电流输入模式操作。若跳线连接，模块接收4-20mA的电流信号输入。若没有跳线安装，模块接收-10VDC到+10VDC输入。

当电压模式时，在底座上的另一个不同的跳线常用来选择输入信号为0-10VDC。

IC200ALG230  模拟输入模块, 4通道 12位电流/电压

IC200ALG240  模拟输入模块, 8通道16 位电流/电压 1500VAC隔离

IC200ALG260  模拟输入模块, 8通道12 位电流/电压

IC200ALG261  模拟输入模块, 8通道15 位差分，电压

IC200ALG262  模拟输入模块, 8通道 15 位差分，电流

IC200ALG263  模拟输入模块,15通道15 位，电压

IC200ALG264  模拟输入模块,15通道 15 位，电流
