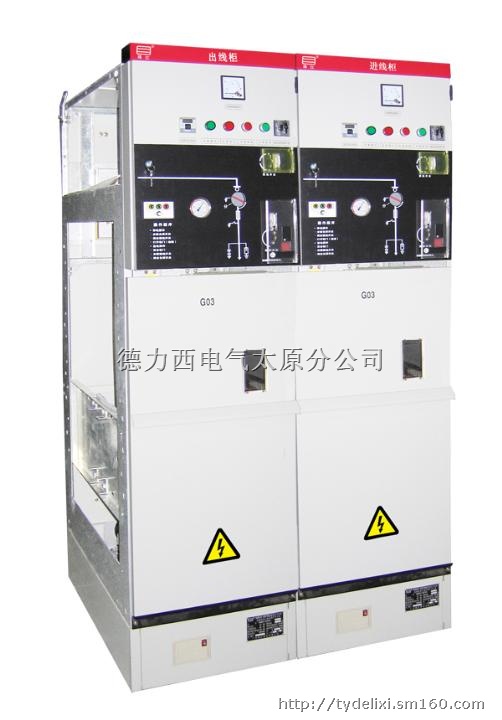

太原XGN15-12箱型固定式金属封闭高压开关柜

XGN15-12箱型固定式金属封闭高压开关柜简介

       XGN15-12箱型固定式金属封闭高压开关设备（以下简称环网柜）是以六氟化硫负荷开关及负荷开关-熔断器组合电器作为主开关，而整框采用空气绝缘，适用于配电自动化，既紧凑又可扩展的成套配电装置。可广泛应用于城市电网的建设和改造，适用于工矿企业、高层建筑、住宅小区、医院、学校、公园等配电系统，作为接受和分配电能之用，主要用于环网供电和终端供电，亦适于装入预装箱式变电站。

符合标准：
   GB3906-2006              《3~35kV交流金属封闭开关设备》
         GB11022-99               《高压开关设备通用技术条件》
         IEC420-90/GB16926-1997   《交流高压负荷开关-熔断器组合电器》
         GB3804-2004              《3.6kV-40.5kV高压交流负荷开关》

    GB3309--1989             《高压开关设备常温下的机械试验》

使用环境条件
(1)正常环境条件
         1．周围空气温度上限：+40℃、下限：-10℃、日平均温度不超过35℃；
         2．海拔高度不超过1000m；
         3．相对环境温度日平均不大于95％，月平均不大于90％；
         4．地震烈度不超过8级；

    5．水蒸气压力日平均值不超过2.2Kpa，月平均值不超过1.8kpa；
         6．无火灾、爆炸危险、严重污染、化学腐蚀及剧烈这栋的场所。
(2)特殊工作条件
         在超过规定的正常的环境条件下使用时，由用户和制造厂协商。
负荷开关技术指标
          ?额定电压(KV)  12
          ?工频耐受电压相间、对地(KV)  42(1min)

    ?工频耐受电压断口(KV)  48(1min)
          ?冲击耐受电压相间、对地(KV)  75

    ?冲击耐受电压断口(KV)  85
          ?额定频率  50Hz
          ?额定电流(A)  630

    ?额定短时耐受电流(KA)  20

    ?额定短时持续时间(S)  3

    ?额定峰时耐受电流(KA)  50

    ?额定短路关
