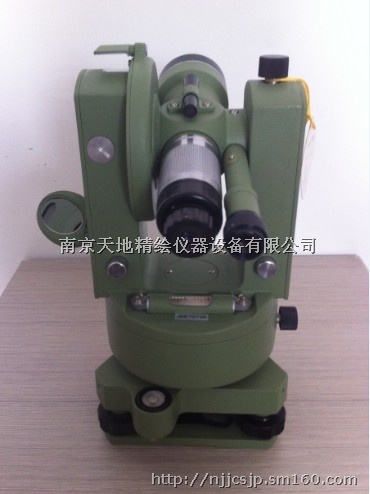

1002厂J6E光学6秒正像经纬仪

光学6秒正像经纬仪，教学实验光学经纬仪J6E,南京1002军工厂J6E光学经纬仪。

仪器部件包括：

1保护玻璃2光学对点器物镜3光学对点器转像棱镜4光学对点器目镜组5光学对点器分划板6望远镜物镜7读数系统转像棱镜8转像透镜9望远镜调焦镜10望远镜分划板11读数显微目镜组12望远镜目镜组13正像棱镜14竖直度盘15读数窗16竖盘转像棱镜17水平度盘转像棱镜18竖盘显微物镜组19竖盘转像棱镜20度盘照明窗21度盘照明反光镜22竖盘照明棱镜23水平度盘照明棱镜24水平盘显微物镜组25水平聚光镜26水平度盘27水平度盘反光棱镜

仪器的主要参数：

望远镜

成像                               正象

放大率                             29倍

物镜有效孔径                       40毫米

视场象                             1度20分

视距乘常数                         100

视距加常数                         0

鉴别率                             小于3.6秒

调焦范围                           2米到无穷大

物镜壳外径                         46-0.05毫米

望远镜长度                         180毫米

显微镜放大率

水平读数系统                        73倍

竖直读数系统                        74倍

读数系统

水平度盘分划直径                    93.4毫米

水平度盘读数分划                    1分（估读6秒）

竖直度盘分划直径                    73.4毫米

竖直度盘读数分划                    1分（估读6秒）

水准器角值

照准部水准器                       30秒/2毫米

指标水准器                         30秒/2毫米

圆水准器                           8分/2毫米

光学对点器

放大率                             1.1倍

视场角                             4度

外形尺寸及重量

仪器高                              200毫米

仪器净重                            4.2公斤

仪器箱外形尺寸                      370*230*180毫米

仪器箱重                            2.5公斤

三肢架重                            4.6公斤

全套设备重                          11.3公斤

仪器的用途和特点

本仪器的测角精度：水平方向一测回的方向中误差不大于正负6秒；天顶距测量中误差不大于正负9秒，适用于低等控制测量，地形测量，矿山测量和工程导线测量等。本仪器具有下列特点：

1望远镜采用正像内调焦系统，主物镜为三片分离型结构。分划板设有双丝和单丝，便于照准不同目标，水平和垂直分划丝上均有供测距用的视距丝。望远镜孔径大，鉴别率高，成像清晰，用于观测远近目标均适宜。

2度盘读数采用光学带尺读数系统，在同一视场内可同时直接读取水平角和天顶距，并共用一个照明系统，使用方便，读数快速，精确。

3对点器系一小型望远镜，用于对地面点进行观测，其物镜可随照准部转动；易于发现和消除对点误差，仪器还附有测锤，便于在不同条件下的对点工作。

4竖轴采用强制定心球面导轨滚珠支承的半运动式轴系，定向及置中精度高，对温度不敏感，不易卡死。由于强制定心和大型球面滚珠去承的摩擦力矩较大，运转时有轻微“沙沙”声，但绝不影响使用。
