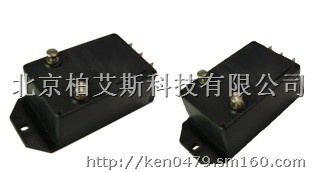

HV-C54霍尔电压传感器
请选择 型号/数量
商品详情
HV-C54 系列电压传感器是一种利用霍尔闭环（磁平衡）原理将被测电压转换成与原边电压成比例跟随输出的电流或电压的测量模块，原副边之间高度绝缘，具有高精确度、高线性度、高集成度、体积小结构简单、长期工作稳定且适应各种工作环境的特点。广泛地应用在电力、石油、煤矿、化工、铁路、通信、楼宇自控等行业的电气设备的系统控制及检测。
★交流、直流、混合电流均可测量 ★ 响应速度快
★高线性度 ★优秀的抗干扰能力 ★原副边高度绝缘
Ipn | 额定电流值(mArms) | 10mA |
Vpn | 额定电压值(Vrms) | 100…2500V |
IP | 对应测量电流范围(mArms) | 20mA |
KN | 原付边变换比率 | 10000:2000 |
Isn | 输出电流(mArms) | 50mA |
X | 精度（Ta =+25℃） | 0.7% |
EL | 线性度误差 | 0.1% |
Vc | 电源电压 | Pn ±5% |
Ioff | 失调电流（Ta =+25℃） | ≤ ±0.2mA |
Tr | 响应时间 | ≤ 100uS |
Ic | 耗电 | 10mA + Is |
RL | 负载电阻(@IpN,@ ±15V) | ≤150Ω |
Rs | 副边电阻 | 60Ω |
Rp | 原边电阻 | 1900Ω |
Vd | 工频耐压(50HZ,1min) | 6.0 KV |
Ri | 绝缘电阻 | 大于200MΩ@DC500V |
Ta | 工作温度 | -25 - +70 ℃ |
Ts | 贮存温度 | -45 - +85 ℃ |
W | 重量 | 约250g |
St | 执行标准 | EN50178 |
Hw | 工作湿度 | 20-90% 无凝露 |
| 外壳材料 | 符合UL94-V0 |
