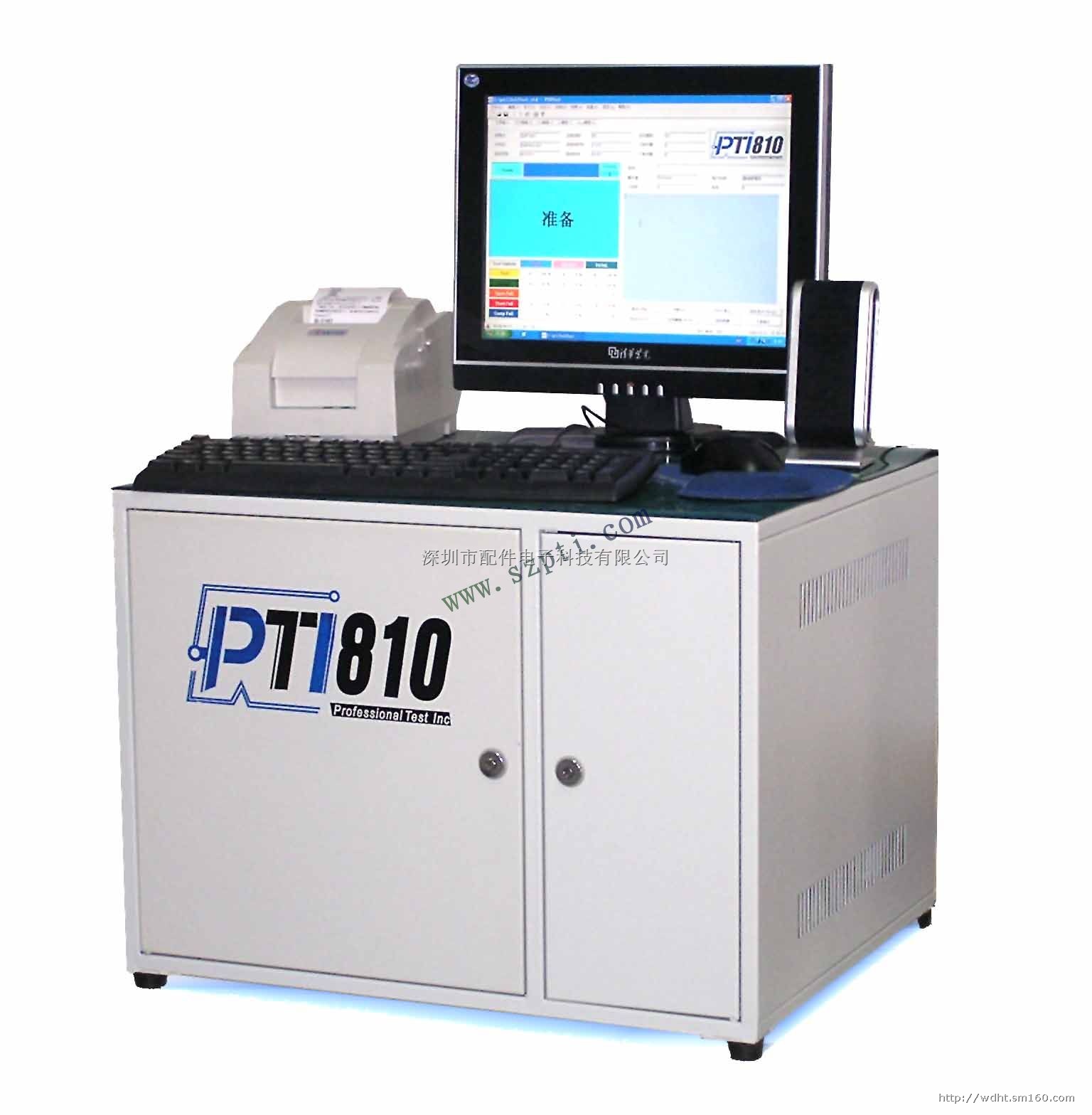

在电子产品高集成化和微小化趋势下FPC柔性软板在电子产品上应用越来越广泛。为应对其点数少，产量大，量测精度高，客制功能多的特点，PTI810 FPC柔性电路板测试仪是派捷电子有限公司研发出来体积小，成本低，可方便制定功能，移动摆放方便的一款实用型测试设备。

详细介绍

§ 电脑主机式框架设计，移动和使用方便。

§ 硬件各功能板卡模块化，丰富的信号源，确保机器的稳定性及测试覆盖率。

§ 采用Reed Relay Switching Board，小电容和大电阻的测试效果超好。

§ ATPD自动生成程序及除错，自动学习开短路和自动程序调试。

§ 完整测试统计资料及报表产生，且自动储存，不因断电而遗失数据。

§ 系统具自我诊断功能及远端遥控功能。

§ Board View功能可即时显示不良元件、针点位置，方便检修。

§ LED颜色检测系统。

§ 小电机马达检测试系统。

§ 按钮开关检测系统。

§ GPIB卡功能扩展，方便连接外部设备。www_szpti_com

§ ATPD自动生成程序及除错，自动学习开短路和自动程序调试(如下左图)：

§ LED颜色检测系统

系统规格

测试点数:

标准配备:192点

大型主机:可以扩充至768点

测试项目:

最大测试步骤:300000setp

测试时间:

开路/短路测试:每1000点约≤1Sec

元件测试:每一元件约0.5mSec至30mSec

测试范围:

电阻：直流定电流(CC)  0.01Ω至40MΩ

直流定电压(CV)    10Ω至40MΩ

相位量测(Phase)   10Ω至40MΩ

电容：交流定电压(CV/AC)  0.1pF至300uF

             "直流定电流(CC/DC)  3uF至100,000uF"

相位量测(Phase)    1pF至300uF

电感：交流定电压(CV/AC) 1.0uH至60H

隔离点电路: 隔离点自动选择，每测试步骤5点

测试值上下限设定范围:    上限：+1%至+999%     下限：-1%至-999%

软体系统：win2K/winxp/win7/多国语言使用界面

列印机:   标准配备76mm针式列印机
