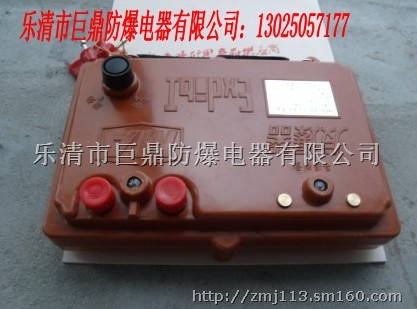

FD-50矿用发爆器

FD-50矿用发爆器，50发矿用起爆器

一、适用范围

FD煤矿用电容式发爆器，适用于具有甲烷、煤尘爆炸性气体混合物温度-20-+40度相对湿度为98%的煤矿井下，以锌锰电池为动力作爆-电-雷-之用。也可使用于其他矿业、开山、采石及消除障碍等爆破工程中作起爆电-雷之用。

二、结构概述

发爆器由外壳（上壳与下壳）、机芯、电池、红色指示灯、连接柱测量柱、毫秒开关及防尘帽与控制把手导通测试、充电过压保护、主电路单元等部分组成。防爆外壳采用酚醛玻璃纤维压制而成，接线柱、测量柱、指示灯及毫秒开关转轴均采取隔爆措施穿过壳体面板。

三、作用方法

1、导通测量 与一般发爆器所附带的导通测量方法相同。(也可作为雷,管的检查)引爆前把两条放炮母线端头用手指分别压在两个测试端子上。如测量灯亮说明各雷-管线连接良好,否则会出现哑炮。

2、充电放电 放炮线路检测合格后再把母线接入接线柱上,把开关转到(充电)位置,主电路接通,震荡器发出蜂鸣声音,经10-20秒钟充电指示灯发亮,表明主电容器两端电压已经达到1800伏,这时将开关转到(放炮)位置进行爆破,放炮工序完成后取出钥匙。

四、技术参数

性能指标   产品型号

   FD-50T FD-100T    FD-150T    FD-200T

额定引爆发数  50  100 150 200

电压峰值 V 950 1700-1800  2100-2300  2500-2900

输出冲量 A2.ms    ≥8.7  ≥8.7  ≥8.7  ≥8.7

供电时间ms    ≤4 ≤4 ≤4 ≤4

额定负载电阻Ω    320 620 920 1220

电池电压V 1.5×4=6   1.5×4=6   1.5×4=6   1.5×4=6

充电时间s ≤10   ≤10   ≤20   ≤20
