屏蔽箱专用波导窗，EMI屏蔽通风板，刚制蜂窝波导窗

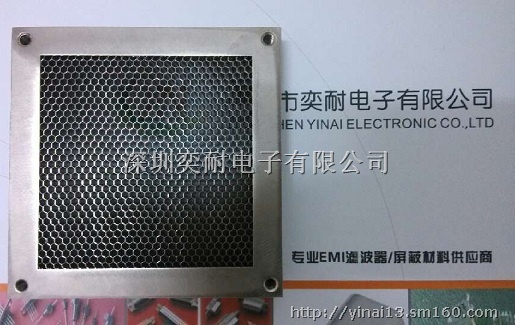

屏蔽波导通风窗

产品特点：屏蔽波导通风窗是由加边框的六角形蜂窝芯材构成。在保证高效通风的前提下，同时利用屏蔽波导高通低阻的原理对电磁波进行有效的EMI屏蔽。一般来说，屏蔽波导的屏蔽原理是：L≥5D（L：波导长度、D：波导截面最大直径），所以屏蔽波导通风窗的屏蔽效能取决于波导的长度（即蜂窝芯的厚度、蜂窝芯孔径的大小）。

蜂窝芯和边框的材质：

蜂窝芯和边框的材质有：钢制、铝合金制、铜制；不锈钢制

钢制的波导：坚固、机械应力强、宽带屏效优良；

铝制的波导：重量轻、抗电化学腐蚀能力好、但机械应力较差；

铜制的波导：坚固、机械应力强、耐烟雾能力优良。

波导的长度：

标准的厚度有：6.35mm、12.7mm、25.4mm、30mm、40mm、45mm；

蜂窝芯的孔径：

标准的孔径有：1.6mm、2.4mm、3.2mm、6.4mm

表面镀层：

导电氧化后，可镀锡、镀镍、镀锌、镀铬

来提高屏效和抗恶劣环境的腐蚀能力

EndFragment-->

用场合：

广泛应用于需要同时满足设备通风散热和电磁屏蔽、电磁脉冲、防信息泄漏要求的场合；如有通风散热要求的各种军用电子设备、移动指挥控制设备、屏蔽室等高等级场合。

EMI屏蔽效能：

波导类别磁场100KHz电场10MHz平面波1GHz平面波10GHz

铝制波导蜂窝板65dB110dB95dB85dB

钢制/ 铜制蜂窝板85dB135dB115dB110dB

超薄防尘屏蔽板60dB125dB75dB55dB

新型发泡波导105dB110dB93dB78dB
