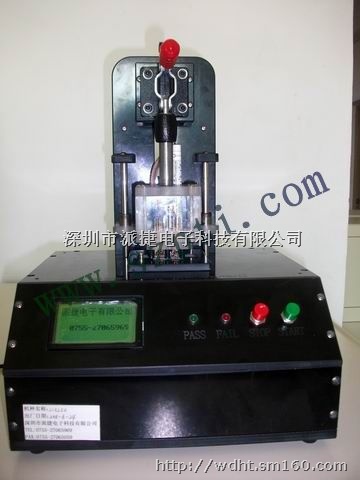

汽车电子控制板（ATE）测试

一，客户测试要求

1，针对此汽车背光控制板测试其功能，

2，输出状态不同，测试输出状态时否正常

3，量测LED的电压，测试期导通电流

4，由于汽车电子对功耗比较严格，需测各种状态的产品总电流

5，测试LED亮暗状态是否正常，

6，要测试按钮开关功能

7，测试待测板上稳压IC输出是否正常

8，采用单片机(MCU)控制，LCD屏显示结果

9，测试完成后，对PASS产品进行盖章标识

二，测试规格

1,All Diodes "Ds" are LEDs withVf  = ~1.9 to 3.5 Volts (depending oncolor)

TEST：ConfirmPresence, Correct Polaritiy, Correct Vf (Establish Orange LED Vf range for BMWcircuit

   2，U1 LED ConstantCurrent Driver

     Test：Confirm LEDDriver Sinks Current on each channel (U1 pin 7-10).

        Step: 1, Supply 5 Volts toPin 1 & Anodes of LEDs

              2, Supply 5 Volts toPin Boost (TP8)

              3, Apply LOW to PWM(TP32) confirm LEDs OFF

              4, Apply HIGH 5 Volts to PWM(TP32) confirm that LEDs are ON
(confirm via voltages at (TP7, 10, 25, 26) and total current draw

              5, Supply 5 Volts to Pin 1 &Anodes of LEDs

              6, Supply LOW to Pin Boost (TP8)

              7, Apply LOW to PWM (TP32)confirm LEDs OFF

              8, Apply HIGH 5 Volts to PWM(TP32) confirm that LEDs are ON
(confirm via voltages at TP7, 10, 25, 26) and total current draw

三，实现方案：

1，采用单片机控制，全自动测试

2，单片机控制板有16组输出，给出高低电平信号

3，单片机控制板有16组输入，量测电压，电流

4，采用LCD屏显示测试进度及测试结果

5，使用LED灯显示测试结果，方便操作员判断。

硬件结构图：

三，此控制模块应用领域：

1，工控板的功能测试

2，汽车电子中控板，尾灯，刹车灯控制电路板测试

3，家电类产器，电磁炉，电饭煲，电冰箱，空调，微波炉，洗衣机等产品的功能测试

4，新能源光电产品的功能测试

5，LED照明类产品的功能测试
