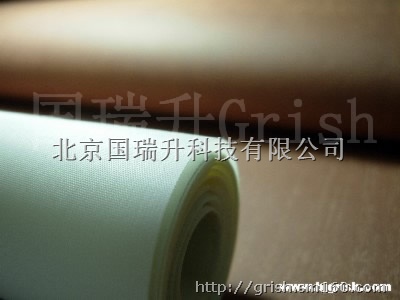

液晶面板清洁布 LCD研磨布 LCD抛光布
￥500
请选择 型号/数量
商品详情
精密抛光布（又称清洁布），是采用国际上先进的超精密涂布技术和先进的树脂粘结技术，将精密研磨微粉均匀涂布于高强、耐磨的纺织面料上而成。布基表面的细微的凹槽，是良好的排屑槽，可以提高研磨效率；高强、耐磨的布基，配合先进的树脂粘结技术，可以防止磨料脱落而对工件造成划伤和对洁净室造成污染；布基的缝隙可以吸收更多的研磨介质（如水），研磨时不会因高温而磨伤工件表面；布基柔软而富有弹性，可以更好地帖服于工件表面，从而提高研磨效率和研磨质量。
技术参数：
磨料种类 | 氧化铝、碳化硅、氧化铈、氧化硅、金刚石 纯度>99.5% |
基材 | 一般为涤纶长丝面料（可根据客户工艺特点订做） 具有较高的强度和柔软性 |
磨料粒度 | ＃2000，＃8000，＃10000（＃400~＃50000均可订做） LA-920激光粒度仪 |
厚度/μm | 一般80－120（因布基种类而不同关）千分表 |
粗糙度/μm | 4.0左右（因布基和磨料粒度而不同） TR200粗糙度仪 |
克重（g/m2） | 100左右（因布基和磨料而不同） |
颜色 | 白色、红色 |
常用规格 | 152mm×9m，200mm×9m（可根据需要订做） |
产品特性：
较高的研磨速率和研磨质量； 布基柔软而富有弹性，不会对材料表面造成划伤； 涂层及研磨料的均匀性及附着力良好，不会脱屑。
主要用途：
适用于各种精密电子元器件的表面抛光、清洁，如：精密光学玻璃的表面抛光、清洁，如精密光学镜头、液晶面板等； LCD面板制作及组装各过程中的除胶、刮胶、清洗等过程的研磨； 各种金属辊的精密抛光； 半导体晶片的研磨，如砷化镓、磷化铟等。
应用范围：
1、LCD研磨布；LCD清洁布；LCD液晶面板研磨布；LCD液晶面板抛光布；LCD液晶面板制作及组装过程中的除胶、刮胶、清洗等过程的研磨；LCD液晶面板贴偏光片之前的研磨；
2、TFT-LCD Cell工段制成；偏光片；去尘；玻璃基板；热封胶；灰尘污污物；玻璃破屑；
